장치류



장치류

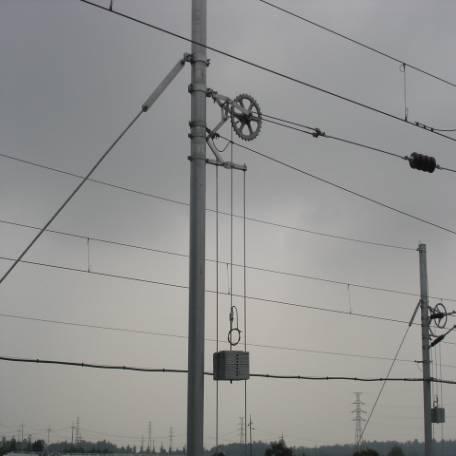

가).장력조정장치



온도변화 및 신축,진동 전차선마모에 따른 탄성신장 등으로 발생되는 전차선, 조가선, 보조조가선의 장력을 자동으로 조정하는 장치

종류:수동식, 자동식

전차선:1,400Kg  조가선:1,400kg





나).흐름방지장치

전차선은 온도 및 팬터 그래프 의 고속도 습동 운동 의하여 전차선의 균형이 이루어 지지 않고 어느 한쪽으로 가선이 흘러 전차선의 편위가 변위되는데 이를 방지하기위해 자동장력조정장치

설치 구간중앙에 설치하여 전차선의 흐름을 방지하기 위한장치임

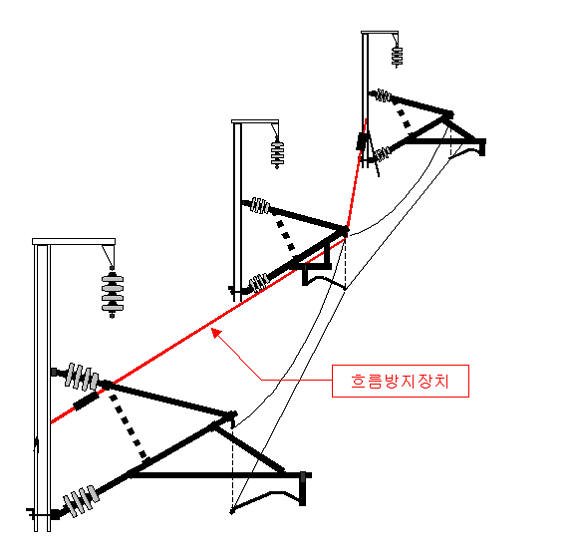

흐름방지 설치도

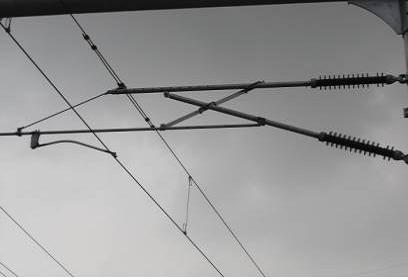

 다).가동브라켓트

 전차선 및 조가선을 지지 하기위해 취부하는 시설물

종류 : 인장형(I Type) 압축형 (O Type)







 라).균압선

순환 전류에 의한 아크열 발생 접속저항 증대에 수반하는 온도 상승에따른 금속의 열화등에 의한 조가선,전차선,드롭파 등이 손상되지 않도록 전기적으로 접속하여 등전위(균압)시키는 전선을 말함





종류

A형(T-M-T형)

S형(M-T)

B형(M-M-M형)

C형(T-M-M-T형)

D형(T-M-M-M형)

E형(M-S-T형)

F형(T-M형)

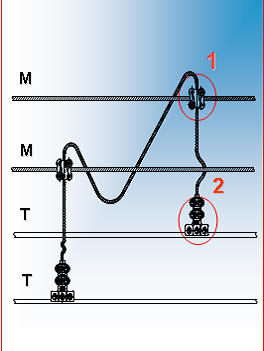

 도면 (T-M-M-T)
