보호계전기 동작시 연동경로

가. 수전계통

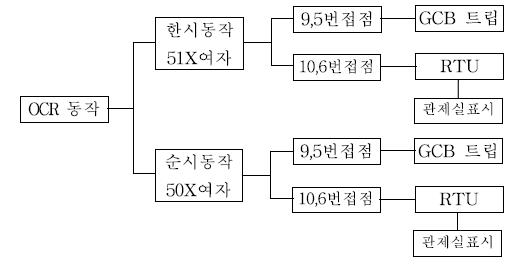

(1) 과전류계전기(OCR) 동작시

수전계통의 52R1, 52R2, 52R3 GCB 차단기 과전류 보호를 목 적으로 각계통의 R, S, T상에 취부한 OCR은 주회로에 과부 하(한시:51R) 및 단락(순시:50R)전류가 설정치 이상 흘렀을 때 동작하여 해당 차단기를 Trip한다.

보호 연동경로는 다음과 같다.

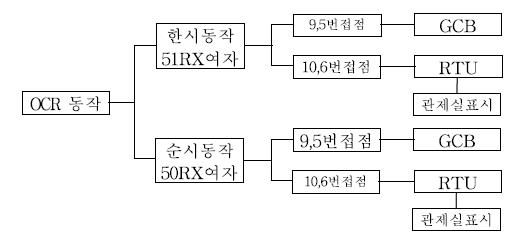

과전류계전기 동작시 연동순서

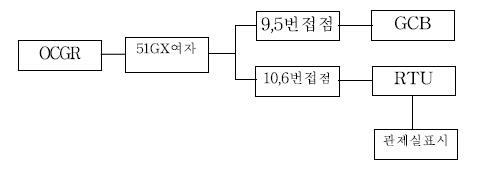

(2) 지락과전류계전기(OCGR) 동작시

지락과전류계전기는 지락보호에 사용되며 과전류계전기와 내부 결선 및 구조가 같고 단지 동작전류가 과전류계전기보다 낮은 값에서 동작되도록 되어 있기 때문에 소세력 계전기라고도 하 며, 순시요소는 10-40A까지 한시요소는 0.5-2.5A까지의 범위로 조정하게 되어 있다.

지락과전류 계전기 연동순서는

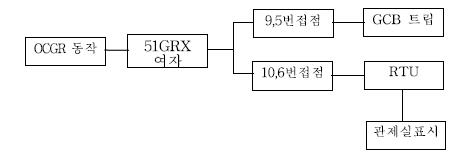

지락과전류계전기 동작시 연동순서



(3) 수전단로기(89R) 수동조작시

주 회로 부하시 수전단로기 수동조작시 주회로 차단기를 먼저 트립시켜 부하운용중 단로기 절체 사고를 방지하기 위한 보호 장치이다.

수전단로기 수동조작시 연동순서

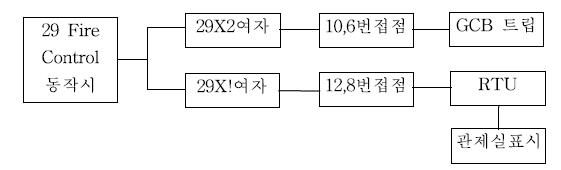

(4) 화재발생시(29)

역사내 화재감지기 동작시 화재수신반 29Fire Control이 동작하 여 2차재해 방지를 위해 차단기를 트립시키는 계전기이다.

화재발생시(29) 연동순서





나. 변성계통

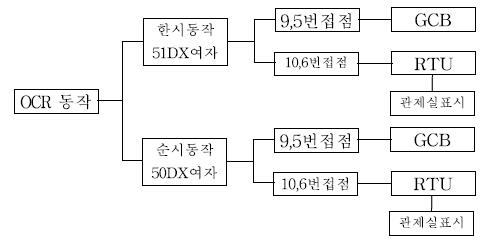

(1) 과전류계전기 동작시(OCR)

변성계통의 정류기용변압기 및 정류기의 과전류 보호를 위해 52-1, 52-2, 52-3 GCB 차단기 각계통의 R, S, T상에 취부한 OCR은 주회로에 과부하(한시:51R) 및 단락(순시:50R)전류가 설정치 이상 흘렀을 때 동작하여 해당 차단기를 Trip한다.

보호 연동경로는 다음과 같다.

과전류계전기 동작시 연동순서



(2) 지락과전류계전기(OCGR)

변성계통 지락과전류계전기는 정류기용변압기 및 정류기, 기기 간 고압케이블 절연파괴시 기기보호를 위해 사용되며 과전류계 전기와 내부결선 및 구조가 같고 단지 동작전류가 과전류계전 기보다 낮은 값에서 동작되도록 되어 있기 때문에 소세력 계전 기라고도 하며, 순시요소는 10-40A까지 한시요소는 0.5-2.5A까 지의 범위로 조정하게 되어 있다.

지락과전류 계전기 연동순서는

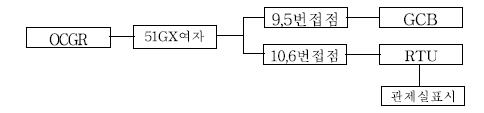

지락과전류계전기 동작시 연동순서



(3) DC과전류순시계전기(76)

DC과전류순시계전기(67)은 변성계통의 정류기 2차측 직류고속 도차단기(HSCB)로 주회로의 과전류를 직류고속도차단기 자체 적을 감지하여 차단기를 트립 회로를 보호하기 위한 목적이다.

DC과전류순시차단기 연동순서는 다음과 같다.

DC과전류순시계전기 동작시 연동순서



(4) 역류계전기(32)

역류계전기는 전동차 발전제동시에 발생하는 회생전력 및 이상 역전류 등이 32역류계전기 정정치 이상 정류기로 역방향 전류 가 흐를 때 정류기 소자보호 및 사고예방을 목적을로 회로를 차단하기 위한 것으로서 연동순서는 다음과 같다.

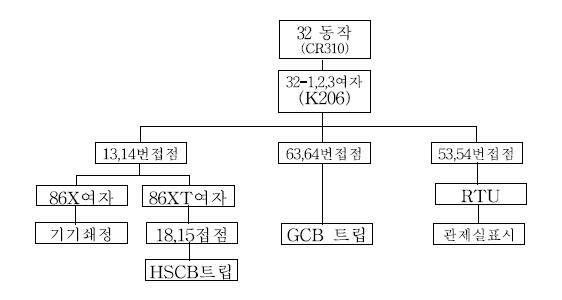

역류계전기 동작시 연동순서



(5) 정류기용변압기 온도계전기(26H)

정류기용변압기 온도계전기는 R상, S상, T상에 온도감지기를 취부하여 각상의 온도계전기 정정치 이상 온도상승에 따라 경 보(140℃) 및 차단기 트립(155℃)으로 변압기를 보호하기 위한 계전기이다. 변압기 온도계전기의 연동순서는

변압기온도계전기 동작시 연동순서

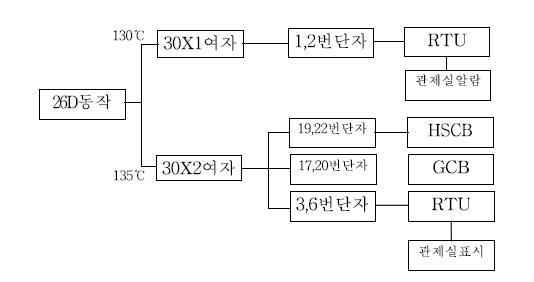

(6) 정류기온도계전기(26D)

정류기온도계전기는 다이오드 소자들의 보호를 위해 정정치 이상 온도상승에 따라 알람 및 회로를 차단한다.

정류기온도계전기 동작시 연동순서



(7) 정류기다이오드 FUSE 용단(58R)

정류기다이오드에 과전류 및 다이오드 절연파괴로 Fuse 용단시  사고파급을 방지하기 위한 것이다.

정류기다이오드 FUSE 용단시 연동순서



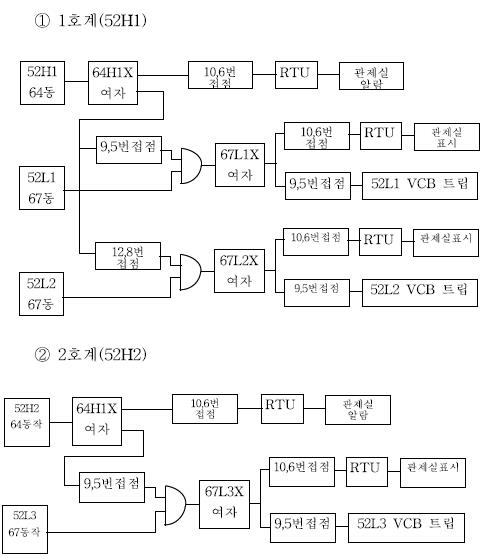

(8) 정류기 접지계전기(64)

정류기 접지계전기는 DC전류형으로 큐비클 접지로 연결 감전 사고예방 및 기기보호를 위해 정류기 접지계전기를 사용하며 연동순서는 다음과 같다.

직류접지(64) 동작시 연동순서

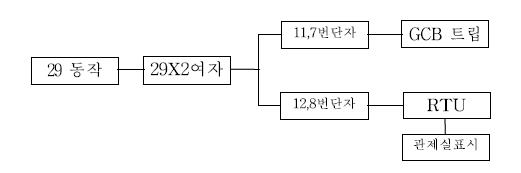

(9) 화재발생시(29)

화재발생시 변성계통 차단기를 트립시켜 사고확대 및 기기보호 를 하기 위하여 29계전기를 사용며 연동순서는 다음과 같다.

화재발생시 연동순서





다. 고압배전계통

(1) 과전류계전기 동작시(OCR)

고압배전계통의 과전류 보호를 위해 각계통의 R, T상에 취부한 OCR 은 주회로에 과부하(한시:51R) 및 단락(순시:50R)전류가 설정치 이상 흘렀을 때 동작하여 해당 차단기를 Trip한다.

보호 연동경로는 다음과 같다.

과전류계전기 동작시 연동순서



(2) 지락과전류계전기(OCGR)

고압배전계통의 지락과전류를 감지하여 기기보호 및 사고파급 을 방지하기 위하여 회로를 차단하며, 과전류계전기와 내부결 선 및 구조가 같고 단지 동작전류가 과전류계전기보다 낮은 값 에서 동작되도록 되어 있기 때문에 소세력 계전기라고도 하며, 순시요소는 10-40A까지 한시요소는 0.5-2.5A까지의 범위로 조 정되게 되어 있다.

지락과전류 계전기 연동순서는

지락과전류계전기 동작시 연동순서



(3) 고배변압기 온도계전기(26D)

고배변압기의 온도상승으로 인한 변압기소손 및 절연파괴를 예 방하기 위하여 변압기 온도상승시 회로를 차단하며, 연동순서 는 다음과 같다.

변압기온도계전기 동작시 연동순서



(4)지락과전압계전기(OVGR)와 선택지락계전기(SGR)

과전압계전기는 다회선 비접지회로의 지락후비보호(알람)에 사 용하는 계전기로 비접지 선로의 자락사고시 동작하는 고감도 검출계전이며, 선택지락계전기이와 같이 동작하면 지락회선을 선택하여 정전범위를 축소하고 사고파급을 방지하기위한 계전 기로서 연동순서는 다음과 같다.

OVGR과 SGR와의 동작 연동순서

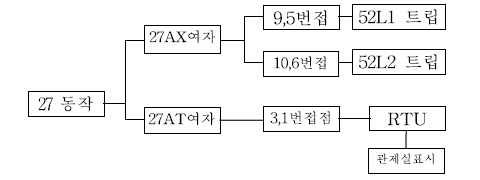

(5) 부족전압계전기(27)

부족전압계전기는 회로의 전압상태를 검출 정격전압의 80%이 하로 떨어질 때 동작하는 계전기이며, 연동순서는 다음과 같다.

부족전압계전기 동작시 연동순서
