접지저항의 측정 절차

1. 전위강하법에 의한 접지저항 측정절차
접지전극의 정확한 접지저항을 측정하기 위해서는 시공이 완료된 접지전극을 대상으로 한다.
전위강하법에 의한 접지저항의 측정을 위한 장비와 절차는 다음과 같다.

1) 측정 장비
접지전극의 접지저항을 측정하기 위해서는 다음의 장비가 필요하다.
- 전위강하법에 의한 접지저항 측정기
- 보조 접지전극(전위 보조전극과 전류 보조전극)
- 연결용 배선 세트

2) 측정 절차
(1) 접지전극을 다른 설비로부터 분리한다.
(2) 접지저항 측정기의 C1 과 P1 단자를 공통으로 측정하고자 하는 접지전극에 연결한다.
(3) 측정하려는 접지전극 길이의 약 2~3배이상의 거리에 측정용 전류 보조전극을 타입한 후에 측정기의 C2 단자에 연결한다.

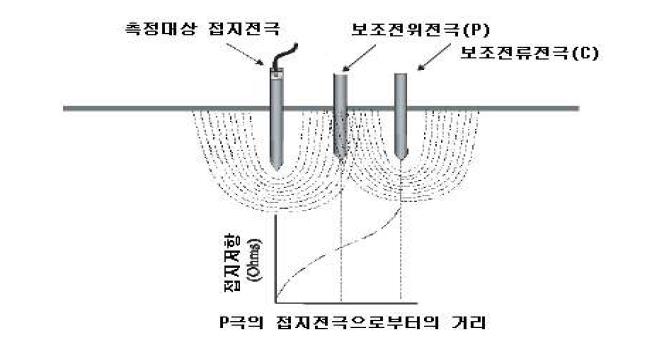

(4) 측정용 전위 보조전극(P2 )을 측정하려는 그림 2-1과 같이 접지전극으로부터 일직선상으로 가장 가까운 거리로부터 시작하여 대지에 타입하고 측정기의 P2 단자에 연결한 후 측정을 한다. 이때 정밀 측정을 위해서는 P2 점의 측정 점은 일반적으로 1[m] 간격
으로 C2 점까지 측정하며, 개략적인 측정을 위해서는 C2 점까지 거리의 약 62[%] 정도의 점에서 접지저항을 측정한다.
(5) 측정기의 종류에 따라 다르지만, 인가되는 시험 전류의 선택범위(10[mA], 20[mA], 50[mA] 등)와 측정되는 접지저항의 선택범위(2[Ω], 20[Ω]. 등)가 있는 경우에는 각각의 선택 범위를 정한 후에 측정을 하면 된다. 일반적으로 측정용 버튼을 누른 상태에서 측
정기의 LCD계기판에 표시된 값을 읽는다. LCD 계기판에 변화 없는 안정된 값이 표시되면 이 값을 접지저항 측정용 기록지에 기록한다.



전위강하법에 의한 접지저항 측정



(6) 측정용 전위 보조전극을 1[m]의 간격으로 이동하면서 과정 ④와 ⑤의 방법으로 측정을 반복한다.
(7) 측정이 끝나면 X축에 측정거리를, Y축에 측정한 접지저항을 기록하여 측정한 접지저항에 의한 곡선을 그린다. 일반적으로  점까지의 거리에 대한 약 62[%]되는 측정 점의 접지저항이 측정하려는 접지전극의 접지저항이 된다.

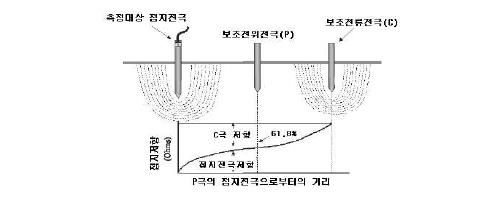

(8) 측정 점마다의 접지저항을 그래프에 그렸을 때, 접지전극으로부터 C2 점까지의 거리가 충분하게 떨어진 경우에는 그림 2-2와 같이 그래프의 기울기가 평탄한 부분이 얻어지게 되며, 이 부분의 값이 측정하려는 접지전극의 저항 값으로서, C2 점까지의 거리에 약
62[%] 되는 지점이 된다. 이 값을 그래프로부터 읽어 접지저항 측정기록표에 기록한다.



정확한 접지저항의 측정



(9) 측정 점마다의 접지저항을 그래프에 그렸을 때, 그림과 같이 그래프의 기울기가 평탄한 부분이 나타나지 않으면 접지전극으로부터 C2 점까지의 거리가 충분하게 떨어지지 못한 결과로서 거리를 충분하게 이격하여 다시 측정하여야 정확한 접지전극의 저
항을 측정할 수 있다.



부정확한 접지저항의 측정





2. 클램프 온 측정기에 의한 접지저항 측정절차
클램프 온 측정기에 의한 접지저항의 측정방법으로 소규모의 공통접지 전극에 대하여 3-점 전위 측정법을 대치할 수 있는 측정법으로서, 측정 시에 접지전극을 설비와 분리시키지 않고 측정할 수 있으며, 접지 시스템에 연결된 모든 접지저항을 측정할 수 있는 장점
이 있다. 전위강하법에 의한 접지저항의 측정을 위한 장비와 절차는 다음과 같다.

1) 측정 장비
접지전극의 접지저항을 측정하기 위해서는 다음의 장비가 필요하다.
- 클램프 온 접지저항 측정기



2) 측정 절차
클램프 온 접지저항 측정기를 이용한 접지저항의 측정 절차는 다음과 같다.
(1) 측정할 접지전극이 접지봉간의 연결도선이나 접지봉 혹은 중성선과 전기적으로 경로가 구성 되었는가 확인한다.
(2) 그림 같이 클램프 온 측정기의 집게 입구(Clamp Jaw)가 측정할 접지봉 혹은 접지선에 충분히 물릴 수 있도록 접지선 주위의 설치물을 제거한다. 장비 측정단자를 직접 접지봉에 연결할 수도 있다.



측정기의 연결



(3) 클램프 온 측정기를 접지도선 혹은 접지봉에 물리고, 전류 버튼 "A"를 누른다.
(4) 접지 전류를 측정하여 측정전류가 최대 범위 30[Amp]를 초과한다면, 접지 저항을 측정 할 수 없다.
(5) 30[Amp]를 초과하지 않을 때, 접지저항 버튼 "Ω"를 눌려 측정한다.
(6) 측정된 접지 저항치는 접지봉과 중성선 사이의 합성 접지 저항 값을 나타내며, 이때 중성선의 저항 값은 무시한다.
(7) 접지 저항 기록 양식에 측정값을 기록한다. 또한 측정 일자, 측정 전류, 측정 위치 및 접지봉 등을 함께 기록한다.
(8) 측정을 위해 제거했던 모든 설치시설물을 원상 복구한다.



3) 측정시의 주의 사항
(1) 건물 철골 혹은 일반 도선에 연결되었을 때에나 공통 연결접지 혹은 접지시스템의 불량 시공인 경우에는 측정기의 표시 값이 "0.7"로 표시되며, 이 값은 접지전극이 아닌 접지도선 만의 측정값이다. 또한, 정확한 측정값이 아니므로 측정할 접지전극을 확인하여야 한다.
(2) 측정 접지 저항값이 아주 높거나 측정연결 회로가 구성되지 않았을 때에나 측정기의 집게 입구(Clamp Jaw)등의 연결 상태가 불량한 경우에는 측정기의 표시가 "OL" 로 표시된다.
(3) 측정 위치 내에 매우 큰 Noise 원이 존재하는 경우에 측정기의 Noise가 심하게 되며, 이러한 경우에는 접지전극과 가까운 지점에서 측정하여야 한다.
