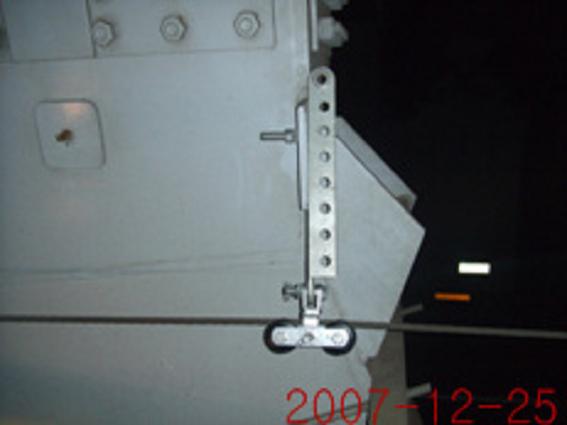

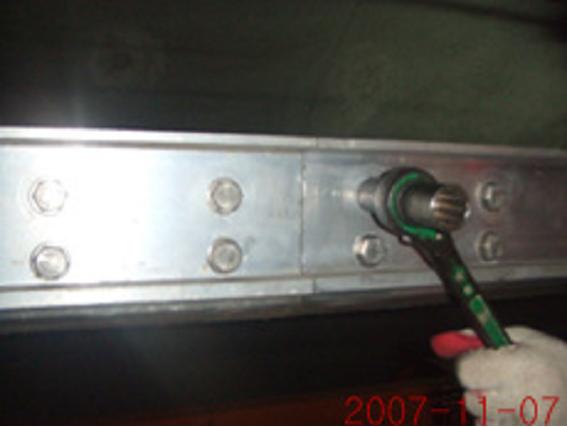

*강체의 높이 : 110mm
*강체 상부폭 : 85mm

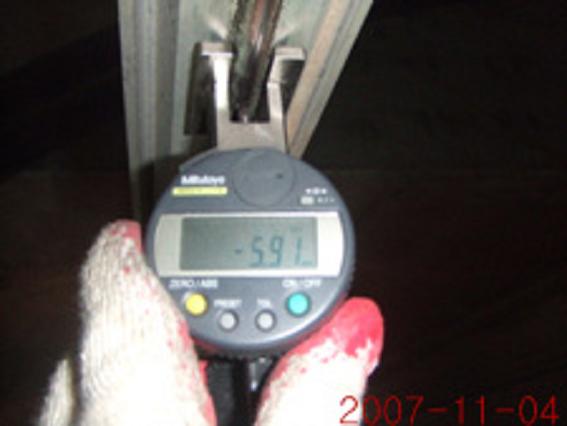

*처짐 : 지지점 10m 일때, 알바 지지점의 중간지점이 8mm이내
이어야 한다.
*동상섹션 : 동바 간격 220mm

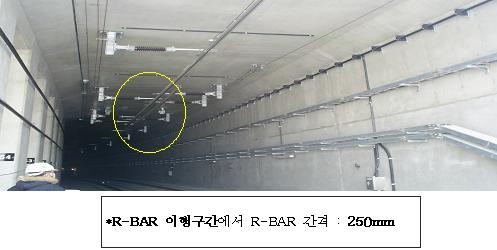

*R-BAR 이행구간에서 R-BAR 간격 : 250mm

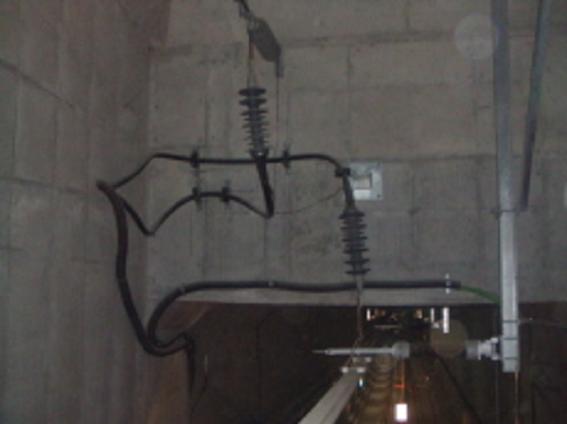

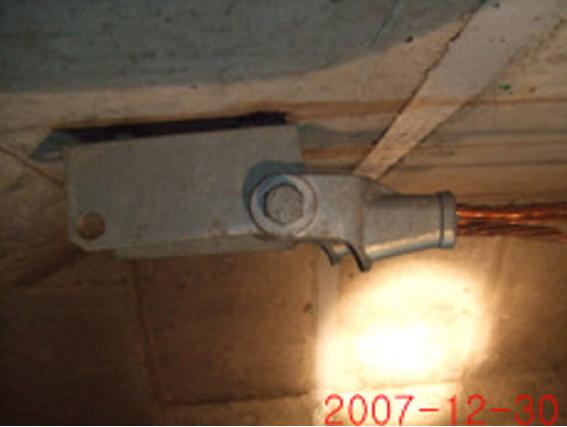

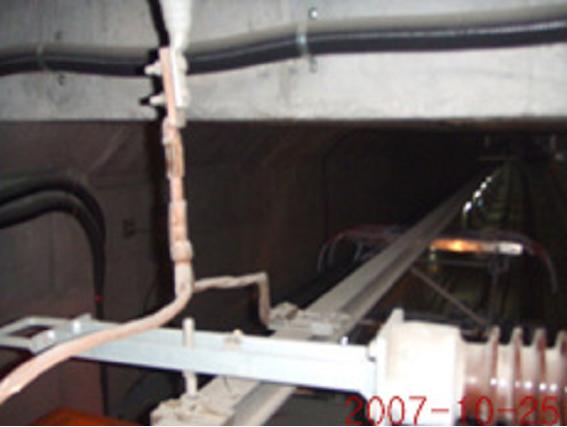

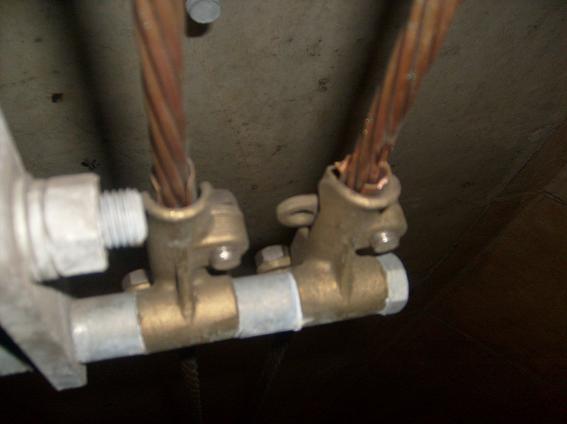

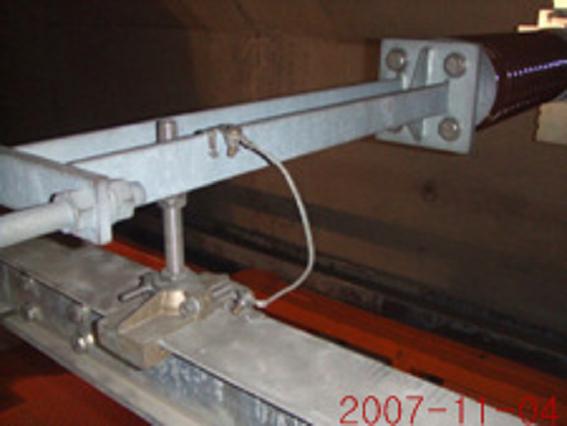

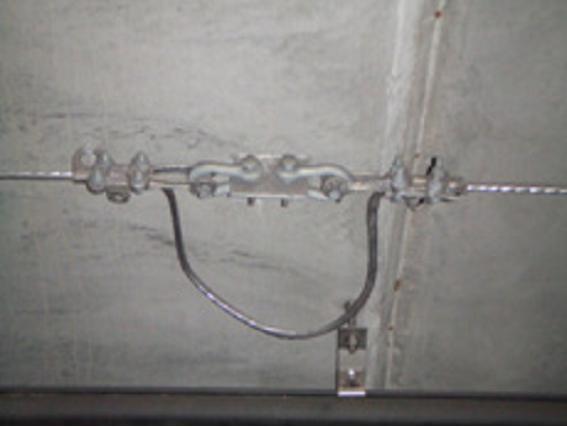

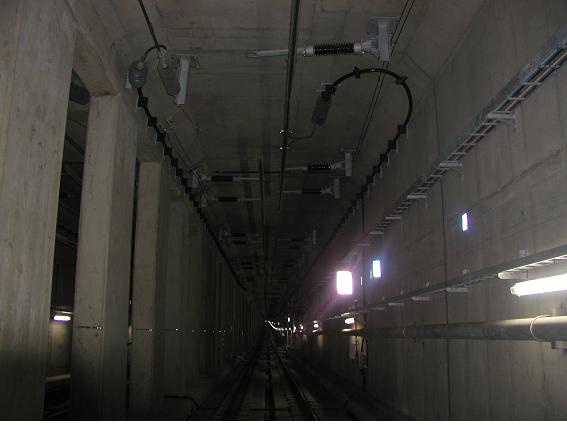

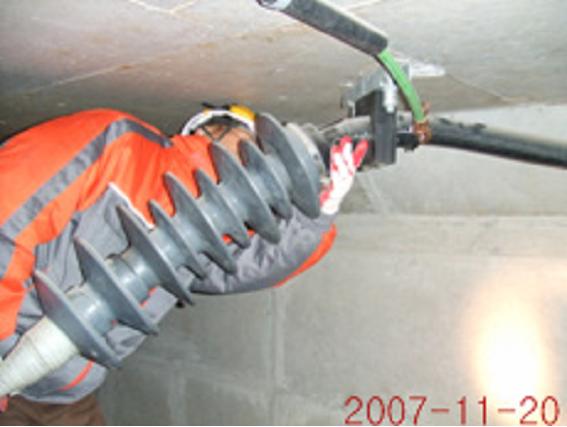

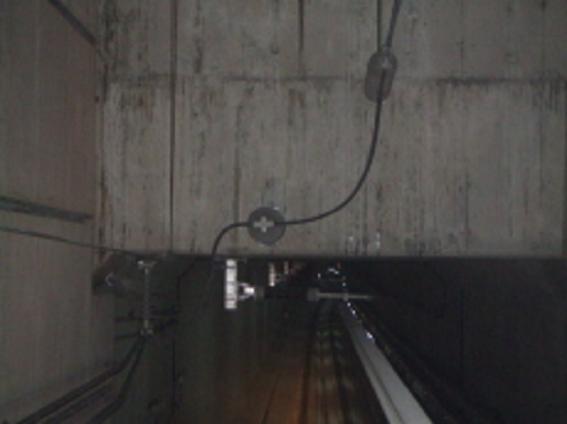

*R-BAR CABLE 접속개소에서 : POWER FEED BLOCK : 650mm
)
1. 섹션(구분장치)에서 램프의 위치(200mm)조정은 매우중요하다.

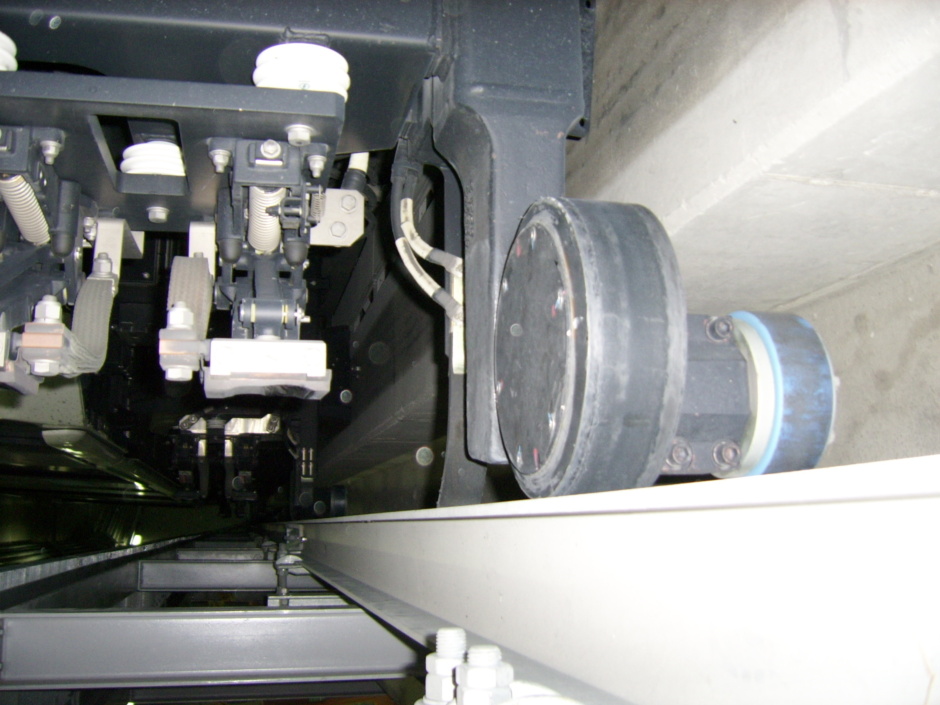

2. 직선부분에 설치되어야 : 판타그래프는 한측 램프에서 다른측 램프로 이행시는 반드시 곡선부분이 아닌, 직선부분에서 이루어 져야 한다.

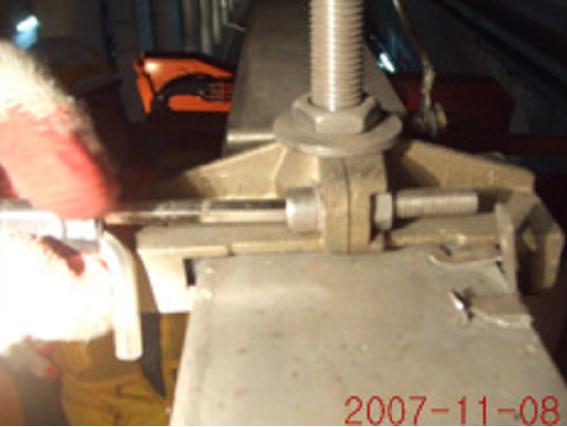

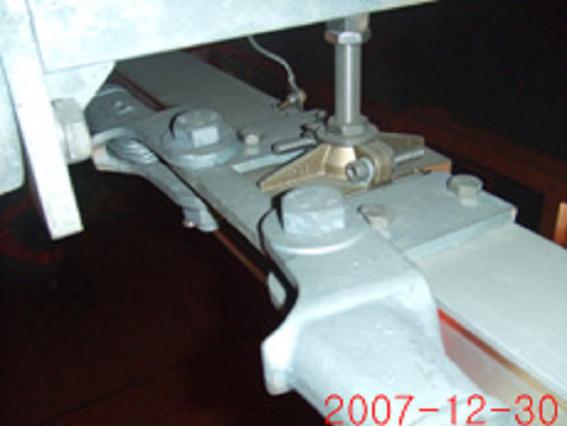

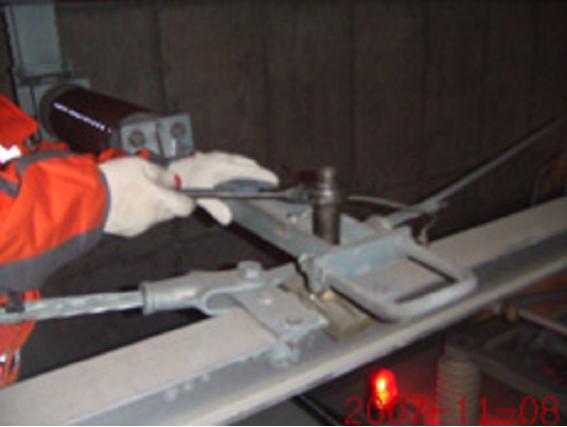

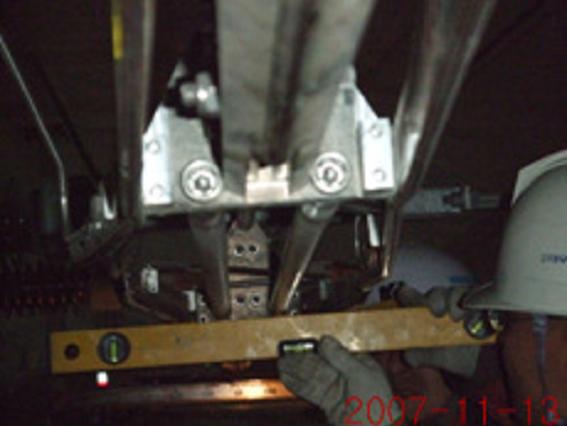

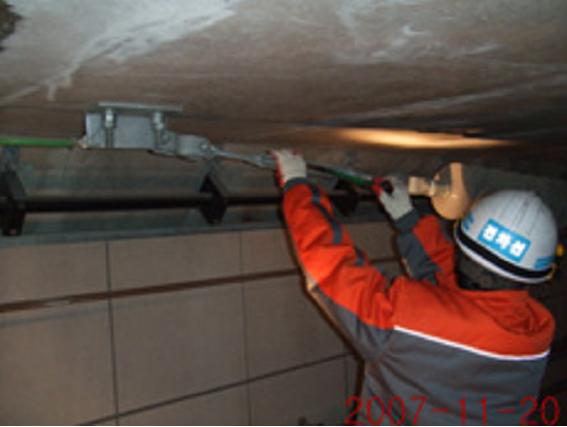

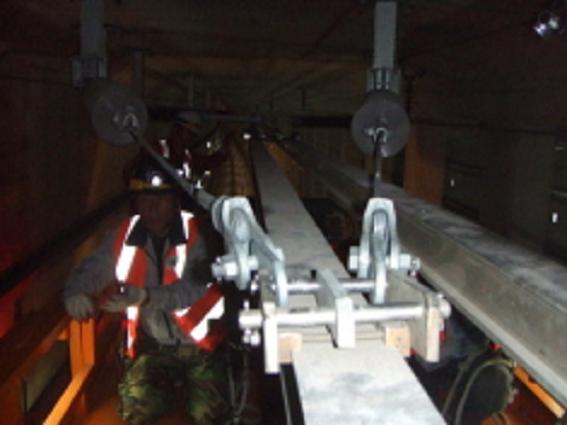

3. 램프는 2개의 행거 크램프를 사용하여 조정한다.
4. 2개의 램프사이는 사용 전 앞에 따른 규정 이격거리를 지켜야 한다.
※R-BAR 간격은 --> *이행구간 : 250mm
*건넘선 램프 : 200mm

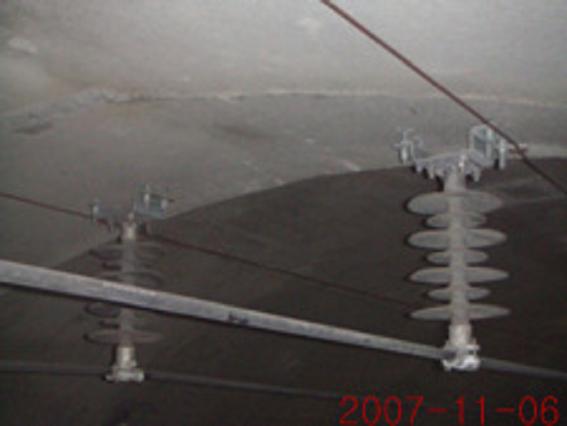

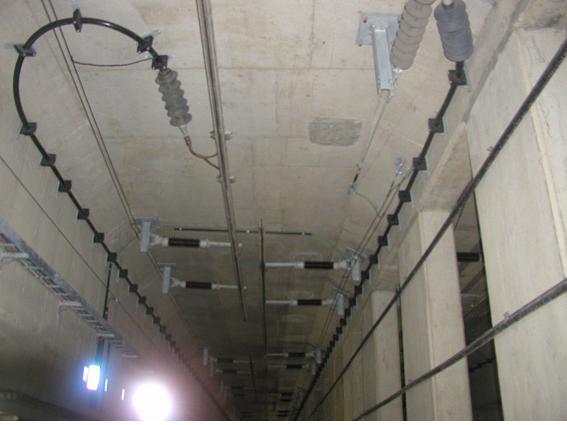

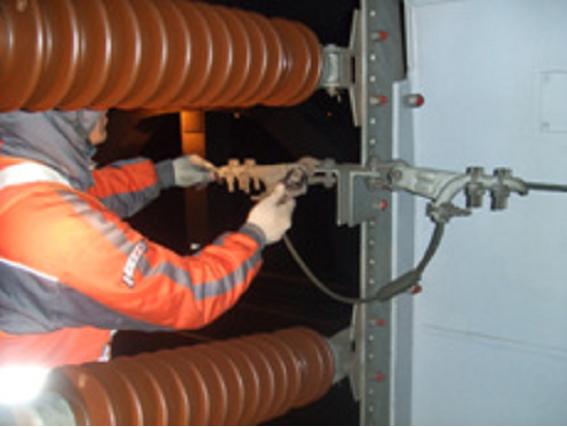

*절연구분장치 :400mm

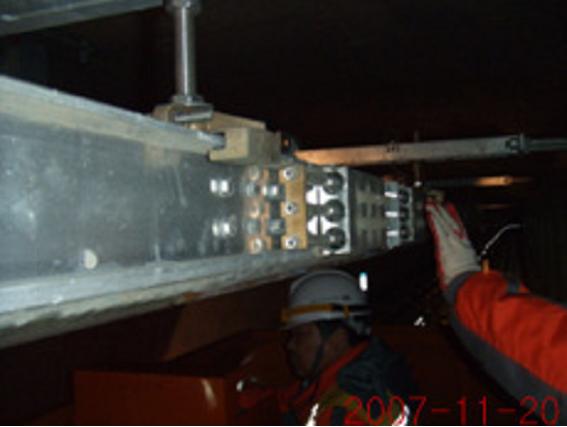

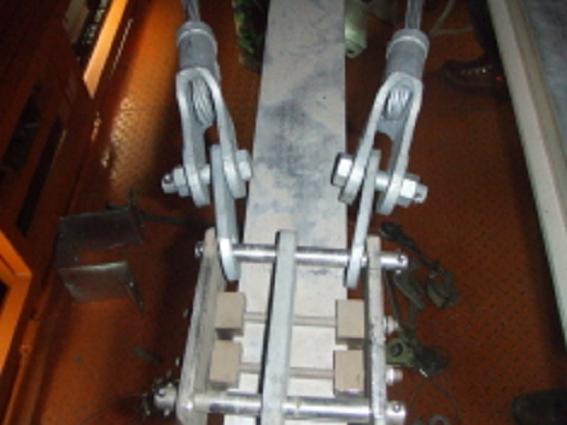

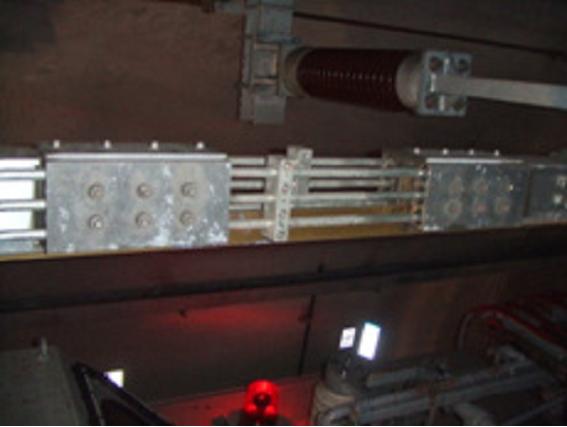

□ 모노부록 타입의 신축장치(6 Bars Type)
: 신축장치(Expansion Joint)는 강체 R-BAR 구간에서 온도변화로 발생되는 신축을 상쇄시켜 주는 역할을 한다.
① 신축장치는 기계적,전기적 저항 없이 길이를 유지시켜야 한다.
② 신축장치는 2가지가있는데 하나는 Ramp방식의(저속구간)이고, 다른하나는 모노부록 타입의 신축장치(6 Bars Type)로서 열차속도 100Km/h이상의 구간에서 설치하며, 6개의 동봉과 소켓이 기계적 연결과 전기적 균압을 동시에 수행하므로 유지보수가 쉽다.

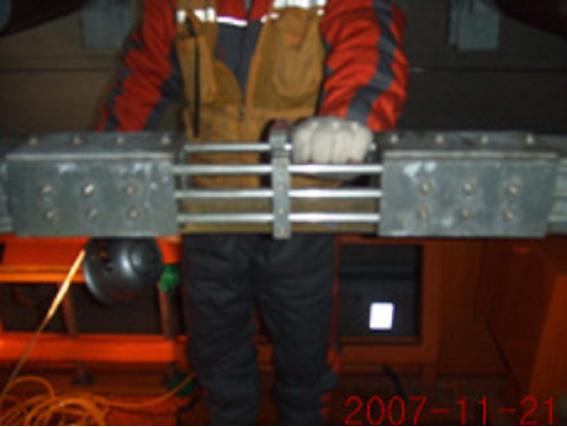

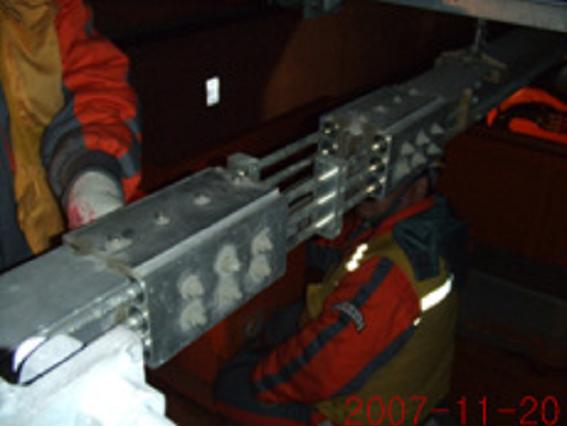

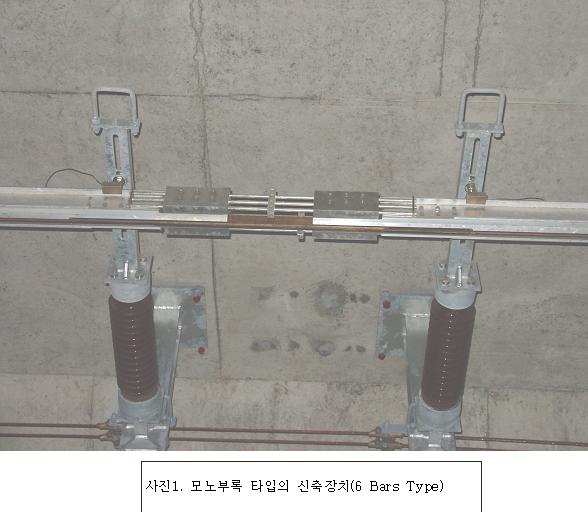

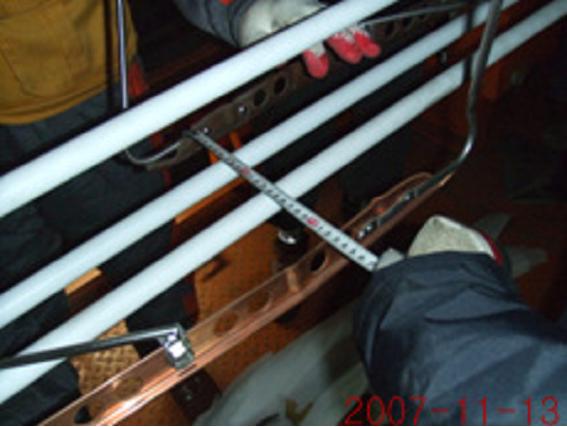

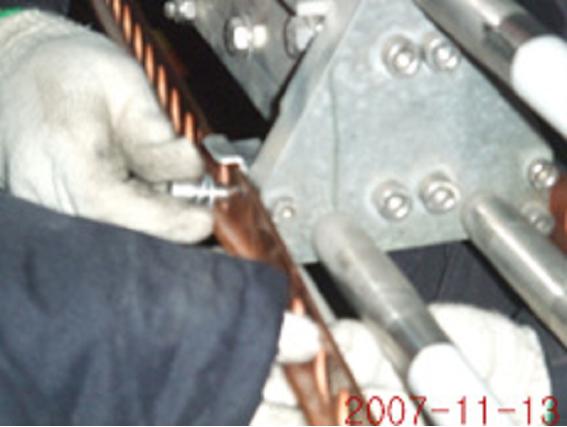

③모노부록 타입의 신축장치(6 Bars Type)
-.점검시는 한쪽으로 동 Bar(6개)가 한쪽으로 찌그러지는 현상이 없는 지를 주의해 서 관찰하여야 한다.
-.자세히 관찰하여 온도에 따른 신축이 원활한지를 점검하여야 한다.
)

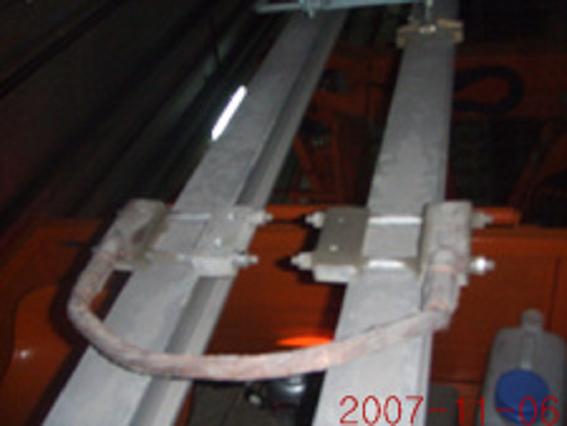

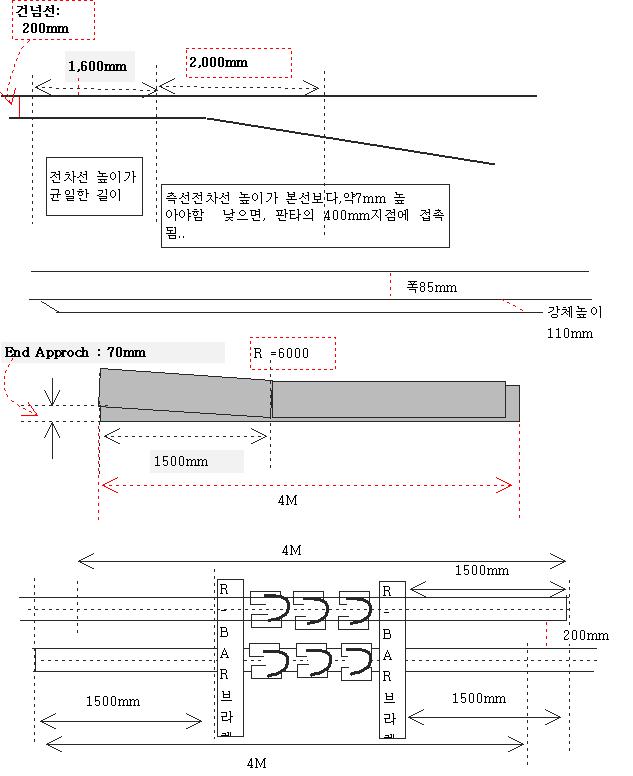

□ Ramp(램프 : 경사면)--익스팬션조인트(신축장치)구간 점검 사항
①규정이격거리 : 2개의 램프사이는 사용 전압에 따른
-.규정 이격거리(200mm)와 아래그림의
-.160mm구간에서는 판타가 동일하게 접촉 및
-.2000mm구간에서는 본선보다 약7mm높아져야 한다.

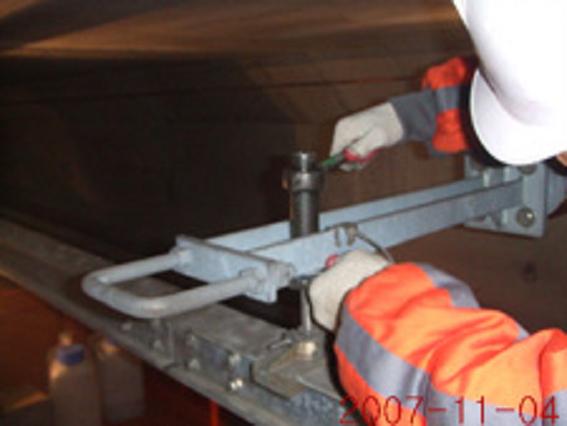

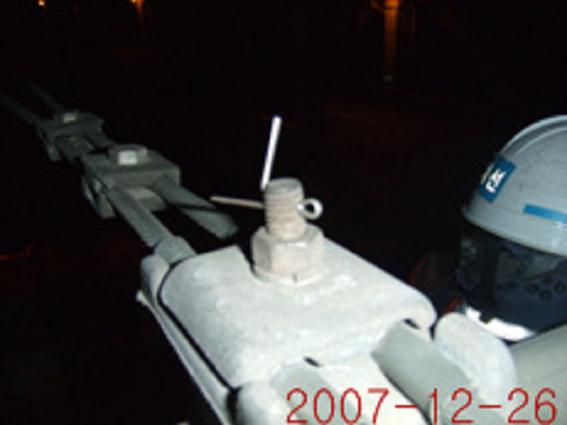

②램프 상호간은 약200mm 이격 간격으로 설치되고 2개의 행거크램프로 지지된다.
③한 �션에서 다른섹션으로, 판타크래프의 이행은 2개의 행거크램프의 평행구간에 의해 수행된다.
④이행구간에서는 판타크래프의 접촉면이 평면으로 된다.
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
