완충형 곡선당김금구

완충형곡선당김금구
Steady Arm for Shock Absorber



1. 금구의 분류

종 별	규격(L=㎜)		적용 전차선 GT(㎟)	비 고
궁 형	900	BSC 1	110	회전클립형 (신형)
		BSC 2	170
궁 형	950	BSC 1	110
		BSC 2	170
궁 형	1,200	BSC 1	110
		BSC 2	170



2. 적용자료

KS D 6024 구리 및 구리합금 주물
KS D 0231 전기 카드뮴 도금
KS D 8301 알루미늄 및 알루미늄합금의 양극 산화 피막
KS D 6024 구리 및 구리합금 주물
KS D 6761 이음매 없는 알루미늄 및 알루미늄합금 관
KS B 0805 금속 재료의 브리넬 경도 시험 방법





3. 필요조건

1) 재료(단위 : %)

① 이어지지고리, 파이프 지지고리, 회전클립(KS D 6024 CAC 702)

구분	Cu	Al	Fe	Sn	Zn	Pb	Ni	Mn
성분(%)	80.0~88.0	8.0~10.5	2.5~5.0	0.1이하	0.5이하	0.1이하	1.0~3.0	0.1~1.5



② 완충형 스프링(STS 304)

구분	C	Si	Mn	P	S	Ni	Cr
성분(%)	0.0~0.08	0.0~1.0	0.0~2.0	0.0~0.045	0.0~0.03	8.0~10.5	18.0~20.0



③ 파이프(Al 5052)

구분	Si	Fe	Cu	Mg	Cr	Al
성분(%)	0.25이하	0.4이하	0.1이하	2.2~2.8	0.1이하	잔 량



④ 치수의 허용차

치수	10 미만	10이상 30미만	30이상 50미만	50이상
허용차	± 0.3	± 1.0	± 2.0	± 3.0



2) 성능 및 겉모양

① 이어부분의 기계적 성질(KS D 6024 CAC 702)

인 장 시 험		경 도 시 험 (HB)	조임토크(N ․ m)
인장강도(N/㎟)	연 신 율(%)
490 이상	20 이상	120 이상(10/100)	39



② 당김금구의 일반성능(내진동 시험 후)

항 목	하 중 점	성 능	기 사
인 장 하 중	전차선과 곡선당김금구(파이 프지지고리)의 선단구명간	2,942N 이상 3min간	궁 형
최대 인장하중	전차선과 곡선당김금구(파이 프지지고리)의 선단구멍간	5,884N 이상
압축 내하중	전차선과 곡선당금금구(파이 프지지고리)의 선단구멍간	1,961N 3min간
이어의 미끌림 내하중		980N 3min간
이어의 비틀림 내하중		49N ․ m, 3min간
내 진 동 회 수		2×106 회 이상(6승)	진폭+20㎜-0㎜ 주기3～5Hz
스프링 내구성시험		압축하중 12kgf 1×106회 이상(6승)	수축률 길이 변형율 1% 이내



4. 검사와 시험

○ 검사의 분류
 1) 겉모양 검사
 2) 치수검사
 3) 구조검사



○ 시험의 분류
 1) 재질시험
 2) 인장 내하중시험
 3) 압축 내하중시험
 4) 미끄럼 내하중시험
 5) 비틀림 내하중 시험
 6) 내진동시험
 7) 스프링 내구성시험
 8) 경도시험
 9) 조립시험

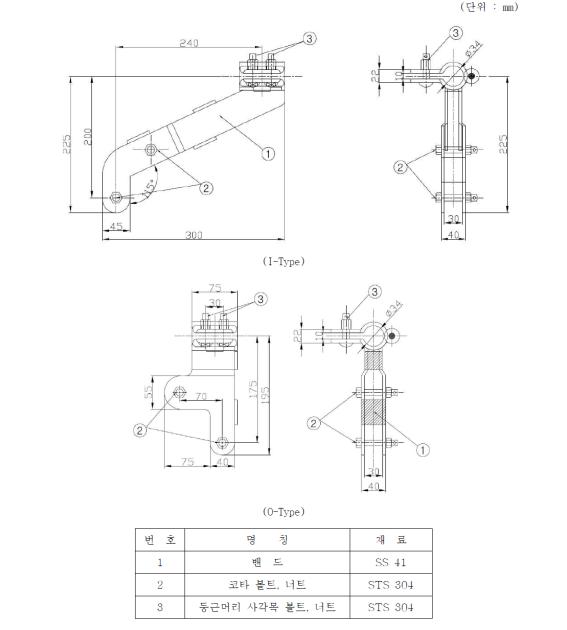

암지지금구(300km/h 이상)

암지지금구(250km/h 이하)

출처-국가철도공단
