접점의 표시와 동작

1. 접점의 호칭

시퀀스제어에서는 ON, OFF 두개의 신호를 사용하여 제어가 진행된 다. 버튼스위치나 전자릴레이 등의 개폐접점을 가진 제어기기가  ON, OFF를 만들어낸다. 주된 개폐접점의 개폐 상태에 따라 a, b, c접 점으로 나누어진다.



접점의 호칭

종류	접점상태	다른 호칭 방법
a 접점	열려있는 접점 (Arbeit Contact)	- Make Contact : 회로를 만 드는 접점 - Nomally Open Contact : NO접점 - 항상 열려있는 접점
b 접점	닫혀있는 접점 (Brake Contact)	- Brake Contact : 회로를 끊 는 접점 - Nomally Close Contact : NC접점 - 항상 닫혀있는 접점
c 접점	전환접점 (Change Over Contact)	- Brake Make Contact - Transfer Contact : 옮기는 접점





(1) a접점

전자릴레이 코일에 전류가 흐르면 폐로되고 전류를 끊으면 용수철 등의 힘에 의해 자동적으로 열린 상태로 복귀되는 접점이다.

※ 수동조작 자동복귀 a접점 : 손으로 조작하면 폐로하고, 손을 떼면 원래의 열린 상태로 복귀하는 접점이다.

(2) b접점

전자릴레이의 코일에 전류가 흐르면 개로하고 전류를 끊으면 자동적 으로 원래의 상태로 복귀하는 접점이다.

※ 수동조작 자동복귀 b접점 : 손으로 조작하면 개로하고 손을 떼면 원래의 닫힌 상태로 되돌아가는 접점이다.

3) c접점

전자릴레이의 코일에 전류가 흐르면 a접점부는 폐로하고 b접점부는 개로한다. 이때 a접점과 b접점의 하나가 가동접점을 공유하도록  조합한 구조의 접점이다.

※ 수동조작 자동복귀 c접점 : 손으로 조작하면 a접점부는 폐로되고 b접점부는 개로된다. 손을 떼면 스프링과 같은 힘에 의하여 자 동적으로 본래의 상태로 돌아가는 접점을 말한다.

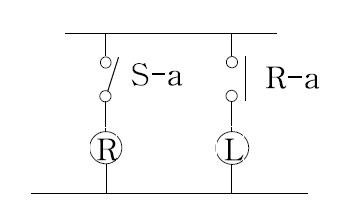

a접점회로



코일 R이 S가 닫히는 동작으로 여자되면 R-a 가 닫혀 램프 L이 점등되는 회로로서 a접점 에 의해 다음 제어회로에 제어신호를 전달해 나가는 회로이다 이것을 ON회로 또는 메이크회로 라고도 한다.



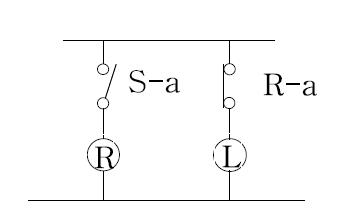

b접점회로



코일 R이 S에 의해 여자되면 R-b가 열려 램 프 L이 소등되고, R이 무여자되면 L이 다시 점등되는 회로. 즉 b접점에 의해 다음 제어회 로에 제어신호를 전달하는 회로를 b접점회로 또는 OFF회로, 브레이 크회로라고 한다. 이러한 작용을 반전의기능이라고 한다.



c접점회로



전자릴레이의 전자코일에 전류가 흐르면 a접 점부는 폐로하고 b접점부는 개로하는 접점.





2. 전기용 도기호

시퀀스 제어회로에 사용하는 여러 가지 기기를 시퀀스도에 일일이 실 제 형태를 그려 넣는 것을 대신해서 기기를 될 수 있는 한 간결한 표 현으로 기기가 무엇인지 이해할 수 있도록 기호를 정하였는데 이를 전 기용 도기호 또는 심볼이라고 한다.



심 볼	기 기 명	범 례
	- 접점 일반 나이프스위치, 절환스위치
	- 수동조작 자동복귀 접점 조작후 손을 넣으면 복귀하는 접점으로 버튼스위치, 조작스위치
	- 기계적 접점 리미트스위치와 같이 접점의 개폐가 전기적 이외의 원인에 의해 행해지는 것
	- 조작스위치 잔류 접점 - a접점은 조작하면 닫히고 손을 놓더라도 닫힌 상태를 유지하고 반대측으로 조작할 때 열린다. - b접점은 조작하면 열리고 그 상태를 유지한다. 조작을 반대로 할 때 닫힌다.
	- 계전기 접점, 보조스위치 접점 - a접점은 릴레이가 여자되었을 때 닫히고 소자되면 열린다. 차단기 개폐기와 함께 개폐한다. - b접점은 릴레이가 여자되었을 때 열리고 소자되면 닫힌다.	릴레이접점, 차단기 보조스위치, 전자접촉기 보조스위치 등으로 사용한다.
	- 한시계전기 한시동작접점 (여자일 때 시한이 있는 것 - a접점은 릴레이가 여자되었을 때 시한을 두고 닫히고 여자를 끊으면 순시에 열린다. - b접점은 릴레이가 여자되면 시한을 두고 열리고 무여자하면 순시에 닫힌다
	- 한시계전기 한시복귀접점 (여자일 때 끊었을시 시한) - a접점은 릴레이가 여자시 순시에 닫히고 무여자시 시한을 두고 닫힌다. - b접점은 여자되면 순시에 열리고 무여자시 시한을 두고 닫힌다.
	- 한시계전기 한시동작 한시복귀 접점 (여자시 및 무여자시에도 한시가 있는 것) - a접점은 여자시에 시한을 두고 닫히고 무여자시 시한을 두고 닫힌다. - b접점은 여자시에 시한을 두고 열리고 무여자시에 시한을 두고 닫힌다.
	- 수동복귀 접점 인위적으로 복귀시키는 것으로 전자식(복귀코일)으로 복귀시키는 것도 포함. 수동복귀 열동계전기 접점, 전자복귀식 릴레이 접점.
	- 전자접촉기 접점 - a접점은 전자접촉기가 여자 되었을 때 닫히고 여자를 끊으면 열린다. - b접점은 전자접촉기가 여자되었을 때 열리고 무여자시 닫힌다. 착오 일으킬 우려가 없을 때는 일반릴레이 접점과 동일한 기호를 사용할 수도 있다.
