Rigid bar 씨스템 규격 및 적용
강체 바(Rigid bar)의 특성
강체 바(Rigid bar)의 주요 특성은 다음과 같다.
[강체전차선의 주요 특성]
|
• 강체의 높이 : 110㎜ |
• 강체의 상부폭 : 85㎜ |
|
• 수직관성모멘트 : 335㎝4 |
• 수평관성모멘트 : 110㎝4 |
|
• 강체의 단면적 : 2100㎟ |
• 최대전기저항 : 15.5 x 10-6Ω/m |
|
• 공칭 전류치 : 3700A |
• 단위중량 : 5.9㎏/m |
|
• 선팽창 계수 : 2.34 x 10-5/℃ |
• 탄성계수 : 69,000Mpa |

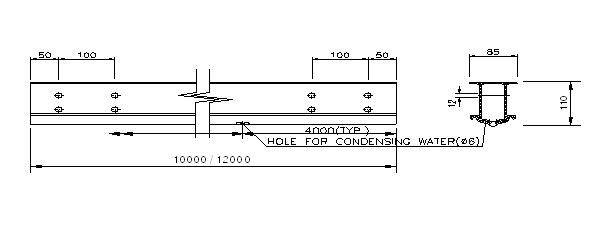

[강체전차선 구조도]
)
