비율차동계전기 시험 방법

1. 비율차동계전기 개요

비율차동계전기는 변압기내부사고 검출용 계전기로써 변압기 내 부 사고시에는 확실하게 동작하고 정상시에는 오동작하지 않도 록 하기위하여 1,2차 전류 차의 비율로 동작 하도록 하는 비율 특성을 갖고 있고 특히 변압기 투입시 발생하는 여자 돌입전류 에 의해 오동작하지 않도록 제2고조파특성을 이용한 오동작 방지 장치가 내장되어 있다.





2. 정 정

TAP 정정

1차전류 ip = 1차정격전류 x CT비

2차전류 is = 2차정격전류 x CT비

ip 와 is 의 값중 최대치가 계전기 탭과 가까운 탭을 선정하고 다음 수식에의해 다른 탭을 설정한다.

비율탭의 정정

변압기 탭에의한 부정합 = 10%

변류기 부정합 = 4.9%

변류기 오차 = 5%

유도오차 = 5%

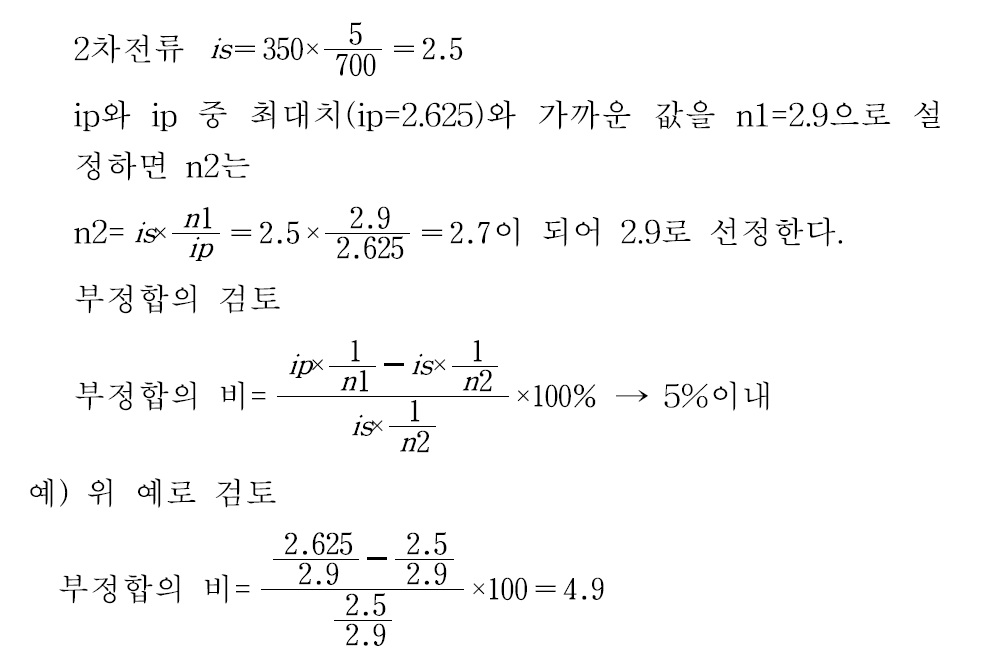

비율탭정정치 ≫①+②+③+④ (예) 10+4.9+5+5=24.9

최종 정정치

예)위 예로

n1(1차탭)=2.9A

n2(2차탭)=2.9A

비율탭 = 40%





3. 검사 항목

(1) 최소 동작 전류

최소 동작 전류는 비율탭에따라 TAP값에 30%～40%를 곱하여 환산한 값에 허용오차 ±8이내이어야 한다.

비율 정정탭	최소동작전류값	허용오차
20%	각 전류 정정탭값 × 30%	±8% 이내
40%	각 전류 정정탭값 × 35%	±8% 이내
70%	각 전류 정정탭값 × 40%	±8% 이내



(2) 순시 요소 동작치 특성

순시 요소는 전류 정정 최소탭에서 탭치의 1,000%의 전류와 1,500의 전류로 동작 시험을 하였을 때 각각의 허용오차는 ±10% 이내 이어야한다.



(3) 비율 특성

계전기의 정정을 최소탭에 놓고서 비율정정탭 20%,40%,70%에 서 전류 정정치의 300%의 전류 시험에서 비율특성의 허용오차 는 공칭비율 특성치의 ±10% 이내 이어야 한다.



(4) 동작 시간

요 소	동 작 시 간	시 험 조 건
주요소 및 과전류요소	0.075초 이내	‧ 전류정정탭 : 최소 ‧ 비율정정탭 : 최소 (1)주요소 및 과전류 요소 전류정정치의 300% 전류 인가 (2)순시요소 순시요소 정정을 1,000%로하고 해당전류의 1.2배,1.3배,1.5배의 전류를 인가.
순시요소	0.04초 이내



(5) 결 선

사용 계전기 테스타 : KTR-20P(제조사 : 경보)



(가) 계전기 단자 결선

변압기 사용중 계전기 테스트 할 때는 필히 CT 2차측을 단락 시켜야 한다. 경보RDR의 경우 단자번호7번,9번,10번 단자를 플러그 아래쪽이 단락되도록 철편을 이용 단락시킨다.

계전기 단자번호 5번 6번은 테스트 플러그 아래쪽과 위쪽이 연결될 수 있도록 “ㄷ”자형 철편으로 해당번호 위 아래를 각 각 연결한다. (6번은 "DC + "전원 5번은 "DC -"전원을 공급 하기위함)



(나) 전류단자

최소 동작 전류 시험(T1)

C0↔ 10번

C1↔ 7번

최소 동작 전류 시험(T2)

C0↔9번

C1↔7번

비율 특성시험(T2)

<억제코일>

C0↔10번

C1↔9번

<동작코일>

C0↔7번

C2↔10번또는9번

접점단자

T1↔3번

T2↔4번



(다) 시 험

각종 조절기 위치

CIRCUIT SELECTOR : OTHER REALSY

A. METER SELECTOR: 억제전류 RANGE

V-A METER SELECTOR : 동작전류 RANGE

A,B OUTPUT ADJUSTER : MIN

A.CIRCUIT S/W : ON

VOLTMETER S/W : INT

COUNTER S/W :SEC

CONTACT S/W :MAKE

FAULT S/W :OFF

MAIN S/W : ON(PUSH)

계전기 시험기의 CT 단자(철편)을 연결할 것.



(라) 최소 동작 전류 측정

각종 조절기의 위치: 상기대로

CIRCUIT SELECTOR : OTHER RELAY

“TEST S/W"ON 한다.

"V-A“ METER를 주시하면서 ”B" OUTPUT ADJ를 "MAX" 쪽으로 서서히 조정하여 접점이 동작할 때 전류치가 최소 동

작 전류치이다.



(마)비율 특성 시험

“A. CIRCUIT S/W"를 OFF한다.

“TEST S/W"를 ON한다.

“A METER"를 주시하면서 ”A OUTPUT ADJ" "MAX"쪽 으로 조정하여 시험하고자하는 억제 전류를 인가한다.

“V-A METER"를 주시하면서 ”B OUTPUT ADJUSTER"를 “MAX"쪽으로 서서히 조정하여 계전기가 동작하는 전류값을

읽는다.



(바) 동작 시간 특성 시험

“TEST S/W" ON 한다.

비율 특성 시험시 억제 전류와 동작전류를 인가한다.

TEST S/W를 OFF한다.

“COUNTER"를 RESET한다.

계전기가 동작하면 전류는 차단되고 “COUNTER"가 멈춘다. ”COUNTER"의 숫자가 동작시간이다.



출처-광주도시철도(경보)
