OCR(OCGR), UVR 시험 방법

1. 목 적

보호계전기는 다른 전기기기와는 달리 동작의 기회가 적고 연간 을 통하여 몇 번 정도에 그치거나 거의 동작하지 않는 것이 대 부분인데 이것이 어느 때라도 필요한 경우에는 확실히 동작하도 록 정기적으로 시험을 실시하여 완벽한 상태로 유지 보수하여야

한다.





2. 계전기 시험

(1) OCR, OCGR

(가) 보호 종류별 정정값

구 분	동작치 정정		비 고
단락보호 (OCR)	순시 요소	‧변압기 2차 3상단락전류의 200～250%	‧최대 고장 전류에서 0.05초 이하
	한시 요소	‧계약최대전력(설비용량)의 160% 단 전기로, 전철 등 변동 부하는 200～250%	‧변압기 2차 단락시 0.6초이하 ‧최소 고장 전류에서 동작
지락보호 (OCGR)	순시 요소	‧최소치(30%이상)	‧최소고장전류에서 0.05초
	한시 요소	‧완전지락전류 및 변압기 정격 전류의 30%이하	‧완전지락시 0.2초이하 ‧최소고장전류에 동작



※전동차 부하의 경우

불필요하게 부하전류를 차단하지 않도록 탭은 최대 부하전류 의 140%～200%이상을 시동전류가 되도록 정정하고 레바는 일반적으로 과부하율 500%에서 최소 0.2초 정도 되도록 한다. 또한 상위 계전기의 시한 협조는 (차단기 동작시간 + 계전기

부동작 시간)=0.3～0.4초로 하고 있다.



(나) 검사 항목

1) 최소동작전류 시험

계전기의 전류 회로에 전류를 서서히 증가 시켜 원판이 시동 해서 접점이 닫히는 최소 전류값측정(정지형은 시동램프로



확인) TAP값의 ±10%이내

2) 한시요소 동작시간 측정

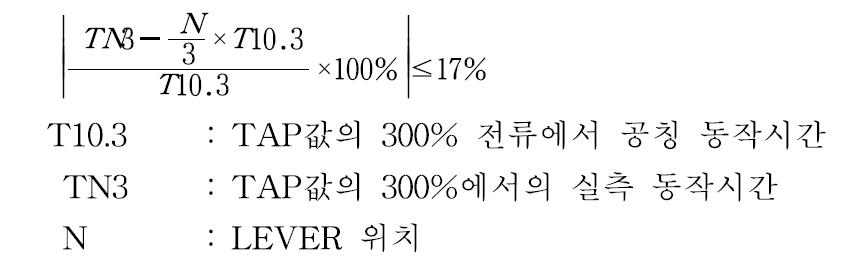

최소 동작 시험 상태에서 TAP값의 300% 전류를 가하여 계 전기 동작시간을 측정 다음값 이하여야한다.

3) 결 선

사용 계전기 테스타 : KTR-20P(제조사 : 경보)

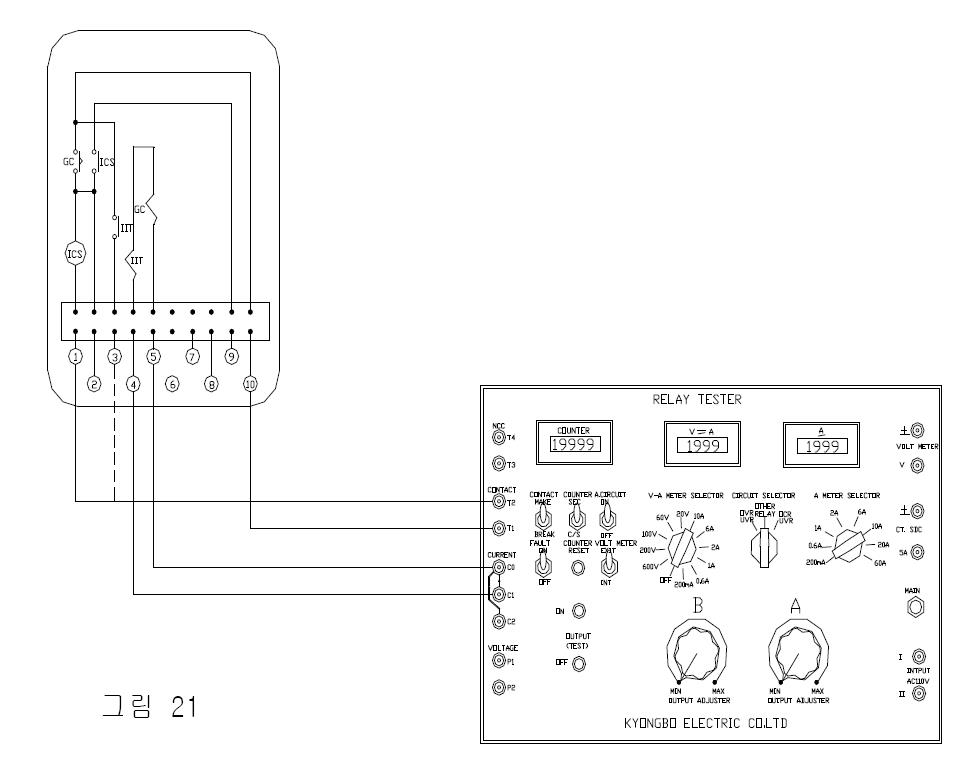

계전기 단자 결선

※변압기 사용중 계전기 테스트 할 때는 필히 CT 2차측을 단 락시켜야 한다. 경보 OCR의 경우 4번,5번 HITACHI OCR의 경우 :C1,C2 단자를 플러그 아래쪽이 단락되도록 철편을 이용 단락시킨다.

전류단자

‧한시측정시

C0↔ C1(하다찌), 4번(경보)

C1↔ C3(히다찌), 5번(경보),

‧순시측정시

C0↔ C1(하다찌), 4번(경보)

C1↔ C2(히다찌), 6번(경보)

접점단자

‧한시측정시

T1↔1번(히다찌), 1번(경보)

T2↔2번(히다찌), 10번(경보)

‧순시측정시

T1↔3번(히다찌), 3번(경보)

T2↔4번(히다찌), 10번(경보)



(다) 시 험

1)각종 조절기 위치

CIRCUIT SELECTOR : OTHER REALSY

A. METER SELECTOR : 시험전류 RANGE

V-A METER SELECTOR : OFF

A,B OUTPUT ADJUSTER : MIN

A.CIRCUIT S/W : ON

VOLTMETER S/W : INT

COUNTER S/W : SEC

CONTACT S/W : MAKE

FAULT S/W : OFF

MAIN S/W : ON(PUSH)

계전기 시험기의 CT 단자(철편)을 연결할 것

2)최소 동작 전류 측정

각종 조절기의 위치 : 상기대로

OUTPUT (TEST): ON

“A" METER를 주시하면서 ”A" OUTPUT ADJ를 돌려 계전 기 원판이 회전하는 순간의 전류를 읽는다.

3회 반복하여 평균값 산출

시험이 끝나면 TEST S/W를 OFF한다.

3)한시 동작 시간 측정

각종 조절기의 위치 :상기 대로

MAIN S/W를 ON한다.

TEST S/W를 ON한다.

“A" METER를 주시하면서 TAP 전류의 300%를 ”A" OUTPUT ADJ로 조절한다.

TEST S/W를 OFF한다.

COUNTER : RESET

TEST S/W를 ON한다.

시험기의 동작이 멈추면 COUNTER의 지침을 읽는다.

3회 측정하여 평균값 산출

계전기의 특성곡선과 비교하여 양호 여부를 판별한다.

시험이 끝나면 MAIN S/W를 OFF 한다.

4)순시 동작 전류 측정

각종 조절기 위치 : 상기대로

MAIN S/W를 ON한다.

TEST S/W를 ON한다.

“A" METER를 주시 하면서 ”A" OUTPUT ADJ를 돌려 시 험기의 동작을 멈추고 계전기 타켓이 떨어질 때의 지시치를 빨리 읽는다.

3회 측정하여 평균값 산출

시험이 끝나면 MAIN S/W를 OFF한다.



(2) UVR

(가) 정정

계기용 변압기 2차 회로에 접속되어 단락사고 또는 전원의 정 전 등에 의해서 회로의 전압이 정정치 이하로 강하했을 때에 동작하여 접점을 닫는 것으로써 단락시 후비 보호용으로 사용 한다. 정정은 정격전압(PT 2차전압)의 80%에서 정정한다. PT 2차 전압이 110V의 경우 AC 60～80V 범위에서 정정할 수 있 게 되어 있다.



(나)검사 항목

1)최소동작 전압

탭의 전압에서 원판이 회전하기 시작하여 접점이 폐로 되었 을때의 전압을 측정한다. 정정값의 ±10%

2)시한특성 시험

전압의 아래 배수로 시험하여 특성곡선과 일치 여부를 시험 한다.

3) 결 선

사용 계전기 테스타 : KTR-20P(제조사 : 경보)

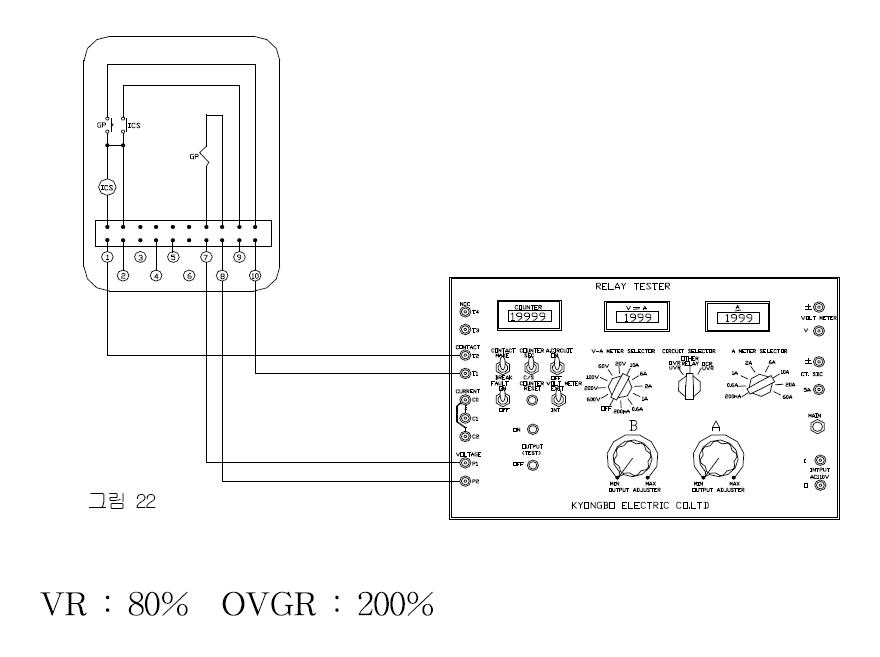

계전기 단자 결선

전압단자

P1↔ P1(하다찌), 7번(경보)

P2↔ P2(히다찌), 8번(경보),

접점단자

T1↔1번(히다찌),1번(경보)

T2↔2번(히다찌),10번(경보)



4) 시 험

< UVR >

각종 조절기 위치

CIRCUIT SELECTOR:UVR

A. METER SELECTOR:시험전류 RANGE

V-A METER SELECTOR:OFF

A,B OUTPUT ADJUSTER:MIN

A.CIRCUIT S/W:ON

VOLTMETER S/W:INT

COUNTER S/W:SEC

CONTACT S/W:MAKE

FAULT S/W:OFF

MAIN S/W:ON(PUSH)

계전기 시험기의 CT 단자(철편)을 연결할 것



5) 최소 동작 전압 측정

각종 조절기의 위치 : 상기대로

MAIN S/W를 ON한다.

FAULT S/W를 OFF한다.

"B" OUTPUT ADJ를 “MIN"쪽으로 중간쯤 돌려놓는다.

(정격전압110V)

TEST S/W를 ON한다.

"B" OUTPUT ADJ를 “MIN"쪽으로 서서히 돌려 원판이 회전하는 순간의 전압 ”V-A" METER로부터 읽는다.

3회 측정하여 평균값 산출

시험이 끝나면 MAIN S/W를 OFF한다.



6) 한시 동작 시간 측정

각종 조절기의 위치 :상기 대로

FAULT S/W를 OFF한다.

"B" OUTPUT ADJ를 “MAX"쪽으로 중간까지 올려놓는다 (정격전압 110V)

“A" OUTPUT ADJ로 "MAX"쪽으로 중간까지 올려놓는다.

TEST S/W를 ON해서계전기의 접점을 개방시키고 “B" OUTPUT ADJ로 ”V-A"METER 지시치를 정격전압 110V 로 맞춘다.

FAULT S/W를 ON시키다.

“A"OUTPUT ADJ를 조절하여 ”V-A"METER지시치를 확 인하면서 TAP전압의 60%에 맞춘다.(예 TAP 전압이 80V 인 경우 80×60 = 48V )

FAULT S/W를 OFF 시킨다.

COUNTER를 RESET시킨다.

FAULT S/W를 ON시키고 계전기의 동작이 완료되면 카운 터의 지시치를 읽는다.

3회 측정하여 평균값 산출

시험이 끝나면 MAIN S/W를 OFF 한다.



출처-광주도시철도
