일반구간 장대레일 재설정

1. 시공일반
1) 장대레일의 재설정은 다음과 같은 경우에 시행한다.
(1) 장대레일의 당초 부설(설정) 온도가 중위 온도(20℃)에서 심하게 차이가 날 때
(2) 장대레일의 중간에 손상레일이 있어 이를 절단 교환한 뒤
(3) 열차사고 및 이의 복구 등으로 장대레일 구간의 레일, 레일체결장치, 침목 및 도상의 이완을 가져 왔을 때
(4) 장대레일 구간에 레일밀림이 심할 때 신축이음장치에서 처리할 수 없는 경우
(5) 장대레일 구간에 연속적 침목교환, 또는 도상자갈치기, 도상교환 등을 하였을 때
2) 장대레일 재설정은 장대레일 작업책임자의 작업지시에 따라 시행하며, 작업 전에 충분한 준비와 검토를 한 다음에 시행한다.
3) 수급인은 현장 여건에 따라 다음 각 호의 방법으로 작업계획서를 공사감독자(감리단)에게 제출하여 승인을 받은 후에 시행한다.
(1) 기존선로에서 장대레일을 재설정하는 경우에 상․하선의 장대레일 설정 작업을 동시에 완료할 수 있도록 시간, 인원, 장비 등을 계획하여 재설정작업을 동시에 완료한다.
(2) 기존선로에서 상․하선의 장대레일 재설정작업을 동시에 완료하기 어려울 경우에는 재설정계획 구간을 반으로 나누어 재설정 한다.
(3) 교량구간의 콘크리트궤도를 제외한 본선에서는 레일 인장기를 사용하는 설정 방법을 원칙으로 하고, 분기기를 포함하여 전․후 100m 구간은 ‘분기기 구간 장대레일 재설정’에 따른다. 다만, 레일 온도가 설정 온도 범위 내에 있을 경우에는 공사감독자에게
공사계획서를 제출하여 승인을 얻어 자연 온도에서 설정하는 방법을 이용할 수 있다.
(4) 부득이한 사정으로 장대레일 재설정에 레일 인장기를 사용하지 않는 경우에는 공사감독자의 승인을 받아 레일가열기를 사용할 수 있다. 이 경우에 고온으로 인해 궤도재료가 손상되지 않도록 한다.
(5) 작업 순서와 분담 내용에 따라 조를 편성하고 각 조별 지휘자를 지정하여 작업방법 등에 대하여 사전에 충분히 토의한다.
(6) 야간작업 시행 후는 다음 날에 대기온도가 상승되기 전에 전 구간 정밀점검을 시행한다.
4) 레일체결작업이나 해체작업 시에는 적정 궤간을 유지하기 위해 침목 1정(체결장치 4개)을 동시에 작업한다.
5) 직선구간에서 1회의 설정 길이는 1,200m 내외를 원칙으로 하며 레일 인장기를 사용하는 경우에 곡선구간에서는 곡선 반경에 따라 이를 줄여야 한다.
6) 장대레일이 일반(노천) 구간과 터널구간에 걸쳐있는 경우의 재설정은 일반 구간을 먼저 시행한 후에 터널구간을 시행한다.
7) 재설정 계획구간에 대하여는 궤도 강도의 강화와 균질화를 위하여 되도록 사전에 1종 기계작업을 시행토록 한다.
8) 재설정 계획구간은 불량침목이나 불량레일체결장치를 교환 정비한다.
9) 분니개소, 뜬 침목, 직각틀림이 있는 침목은 사전에 조치한다.
10) 재설정 계획구간 내의 건널목, 구교 등은 미리 보수 정비한다.
11) 재설정 구간의 전후에 정척(定尺)레일이 인접하고 있는 경우에는 그 유간 상태를 조사하여 필요할 경우 유간정리를 한다.
12) 운행선로 구간 장대레일 재설정작업 요약
(1) 준비작업(운행선로 구간의 경우에 40km/h 서행)

(2) 본 작업(운행선로 구간의 경우에 선로 일시 사용 중지)

(3) 뒷정리작업(운행선로구간의 경우에 40km/h 서행)

13) 장대레일 재설정 온도
‘일반구간 장대레일 재설정’ 의 (1)～(6)항에 따른다.





2. 장대레일 재설정 방법
1) 자연 온도에서 장대레일 재설정
(1) 자연 온도에서 장대레일을 재설정할 경우는 다음 각 호에 따른다.
① 자연 온도에서의 장대레일 재설정 온도 범위는 일반 및 분기기 구간은 25±3℃, 터널 입구에서부터 연장 100m 이상의 터널내부 구간에서는 15±5℃를 표준으로 한다.
② 재설정 시간은 레일 온도가 상승하였다가 하강는 단계에서 25℃에 근접하는 때를 택한다.
③ 레일 온도 측정 시에는 길이 25㎝ 토막레일 두부에 직경 12㎜, 깊이 17㎝의 구멍을 뚫고 그 구멍 속에 레일 온도계를 넣어 레일 내부 온도를 측정하며, 그에 따라 레일 온도 변화 상태를 검토하여 재설정 작업 시간을 결정한다.
④ 재설정 구간의 중앙에서 레일을 절단하고 전 구간의 레일체결장치를 해체한다.
⑤ 롤러가 설치되는 침목의 레일패드를 철거하고 직경이 15～20㎜ 이상인 롤러를 레일축에 정확하게 직각이 되도록 설치한다. 롤러 설치 간격은 6m(침목 10개당 하나)를 표준으로 한다.
⑥ 재설정 길이는 절단 개소의 위치(설정구간의 종점부 또는 중간부), 구간의 특성(종단과 평면선형, 터널구간 또는 분기기 구간 등) 등과 같은 현장 여건과 작업 시간 등을 고려하여 정하며, 일반 구간인 경우에 1일 작업구간은 3.1.5항에 따른다.
⑦ 곡선구간의 장대레일을 재설정할 때는 공사감독자가 지시하는 바에 따라 측면롤러를 설치한다.
⑧ 오목한 종곡선 구간은 자연상태에서 재설정하는 것을 원칙으로 한다.
⑨ 레일의 설정상태를 점검하기 위하여 레일의 이동량을 검사할 수 있도록 레일재설정 시․종점으로부터 매 50m 간격으로 레일과 침목에 측정선을 표시한다.
⑩ 전 설정구간에 걸쳐 레일의 응력을 균등하게 분포시키기 위하여 승인된 레일 타격기 또는 고무 메, 나무 메 등으로 레일을 타격한다.
⑪ 레일의 이동량이 전 구간에서 동일한 비율로 되었는지를 확인하여 전 구간에 걸쳐 동일한 비율로 레일이 이동되었다면 즉시 롤러를 철거한다.

⑫ 설정구간 양단부로부터 절단 개소를 향하여 침목 6정 당 1정씩 레일체결장치를 일단 체결하고 나머지도 바로 체결한다.
⑬ 레일을 설정 온도에 맞추어 소정의 길이로 자른다.
⑭ 현장용접을 시행한다.
⑮ 설정구간, 레일절단 길이, 재설정 온도 및 재설정 시의 대기 온도를 기록 유지한다.
(2) 작업순서 및 방법은 아래와 같다.
① 공기구 및 재료 준비
가. 승인된 레일 타격기 2대(비상용으로 나무 메나 고무메를 추가 확보조치), 또는 적정 수량의 나무 메나 고무 메 : 레일에 충격을 주어 신장을 촉진하기 위한 것
나. 일반트롤리 2대(상판 포함)
다. 롤러 : 레일체결장치 해체 후 레일패드와 레일 사이에 삽입하여 신장을 자유롭게 하기 위한 것으로 지름 15～20mm, 길이 120mm의 강봉을 침목 10개당 1개씩 설치할 수 있도록 수량 확보
라. 조명장치 : 야간작업 시에는 발전기, 할로겐램프
마. 무전기 : 운전지조, 작업 시종점 연락용
바. 온도계 : 대기 온도와 레일 온도 측정용으로 각각 준비
사. 레일절단기 : 2대
아. 레일패드 : 기존선로 장대레일 재설정의 경우에 노후된 패드를 전부 또는 일부를 대체하기 위한 수량준비
② 준비작업(40km/h 이하 서행)
가. 작업조 편성 및 안전교육 : 현장대리인은 작업조를 편성하고 작업원에 대한 안전교육을 실시
나. 레일체결장치 해체(1차)시 침목 3정 건너 1정씩 게이지를 확보하고 게이지 확보 개소를 작업원이 쉽게 알 수 있도록 사전에 백색 페인트로 침목에 표시
다. 절연블록 철거 및 롤러배치
라. 각 조별로 절연블록을 철거하여 잃어버리지 않도록 침목 한쪽에 적치하고 롤러는 게이지 확보 개소의 침목마다 2개씩 놓아두고 야간에 찾기 쉽도록 롤러 길이의 절반 이상을 백색 페인트로 칠할 것
③ 본 작업(선로 일시사용 중지)
가. 레일체결장치 해체(2차) : 선로 일시사용 중지와 동시에 실시하며 궤간게이지 확보 개소의 레일체결장치를 신속히 해체
나. 레일 들기 및 롤러 삽입 : 선로 일시사용 중지와 동시 실시하며 롤러를 신속히 레일 저부에 삽입하되 바(bar) 등으로 레일을 들어 올리고 있는 작업원은 반드시 롤러삽입 작업원과 지적 확인하여 손가락이 레일 저부에 끼는 일이 없도록 할 것
다. 레일 타격 : 레일과 침목 사이에 롤러를 설치한 후에 시행

라. 롤러 철거 : 레일체결장치 크립 체결(1차) 직전 실시하며 철거한 롤러는 분실되지 않도록 일정 장소에 놓아둘 것
마. 절연블록 삽입 : 레일체결장치 클립 체결(1차) 직전에 실시하며 롤러철거와 동시에 절연블록을 삽입하여 레일체결장치 클립 체결 시에 설정 온도가 유지될 수 있도록
하고 여유분을 준비하여 파손된 절연블록은 즉시 교환토록 할 것
바. 레일체결장치 클립 체결(1차) 절연블록 삽입과 동시에 설정 온도가 유지될 수 있도록 체결할 것
사. 레일체결장치 클립 체결(2차) : 1차 체결조 후속작업으로 실시하며 레일체결장치 클립 체결시 절연블록이 삽입되지 않았거나 파손된 절연블록 및 레일패드가 있는지 확인하고 파손된 제품은 교환할 것
④ 뒷정리 작업(40km/h 이하 서행)
가. 선로 일시사용 중지 시간에 체결상태 확인 및 누락된 레일체결장치를 체결하는 등 선로상태 확인점검
나. 재설정 완료구간에 대한 최종 선로상태를 점검한 후 작업완료 및 최초 열차 통과여부를 역장에게 통보함과 아울러 최초 열차 통과상태를 반드시 확인

2) 레일 인장기에 의한 장대레일 재설정
(1) 레일 인장기를 사용하여 장대레일을 재설정할 경우는 다음 각 호에 따른다.
① 레일 인장기를 사용할 경우에 일반구간에서는 0～22℃, 교량 및 분기기 구간에서는 15～22℃, 터널구간에서는 0～10℃의 범위에서 시행한다.
② 레일 온도가 재설정 온도범위 보다 낮을 때에는 레일 인장기를 이용하여 재설정 온도에 상당하는 길이로 맞춘다. 이때는 재설정 시․종점에서의 밀림 량, 온도 차에 의한 레일길이 신장량, 용접에 필요한 유간 등을 감안하여 레일을 미리 절단한다.
③ 레일을 설정 온도에 맞게 인장한다. 이 때, 설정구간 내의 레일 온도를 일정하게 하기 위하여 레일 타격기로 충격을 가한다.
④ 레일체결은 절단 개소로부터 양쪽 방향으로 40m 구간을 우선 체결한다.
⑤ 교량상 장대레일은 거더 온도에 의한 변화와 레일 온도를 감안하여 설정 온도를 변화 시킬 수 있으며 교량거더의 온도, 장대레일 재설정 온도 간 상관관계를 시공계획서에 정리하여 제출한다.
⑥ 터널 내에서 장대레일을 설정할 때는 터널 내의 레일 온도 변화량에 근거하여 설정 온도를 정하고 공사감독자의 승인을 받은 후에 시공하며 터널 시․종점으로부터 100m 구간은 본선 개방구간의 설정 온도와 같게 한다.
⑦ 장대레일 재설정 전후구간에는 아래와 같이 계산된 레일신장 억제구간을 확보한다.

(2) 작업순서 및 방법은 아래와 같다.
① 공기구 및 재료 준비
가. 유압텐서(레일 인장기) 2대
나. 레일 타격기 4대(나무메를 비상용으로 추가 확보 조치)
다. 레일양로기 2대
라. 롤러 : 이는 레일체결장치 해체 후에 타이패드와 레일 사이에 삽입하여 신축을 자유
롭게 하기 위한 지름 15～20mm, 길이 120mm의 강봉이며, 침목 3개 건너 1개씩 설치할 수 있도록 수량 확보
마. 레일체결장치 청소기 2대
바. 조명장치 : 야간작업 시에는 발전기, 할로겐램프
사. 무전기 : 운전지조, 작업 시종점 연락용
아. 온도계 : 대기 온도와 레일 온도 측정용으로 각각 준비
자. 레일절단기 : 2대
차. 레일패드 : 기존선로 장대레일 재설정의 경우에 노후 패드를 전부 또는 일부를 대체하기 위한 수량준비
② 준비작업(40km/h 이하 서행)
가. 작업조 편성 및 안전교육 : 현장대리인은 작업조를 편성하고 작업원에 대한 안전교육을 실시
나. 레일체결장치해체(1차)시 침목 3정 건너 1정씩 게이지 확보하고 게이지 확보 개소를 작업원이 쉽게 알 수 있도록 사진에 백색페인트로 침목에 표시
다. 절연블록 철거 및 롤러배치
라. 각 조별로 절연블록을 철거하여 잃어버리지 않도록 침목 한쪽에 적치하고 롤러는 게이지 확보 개소 침목마다 2개씩 놓아두고 야간에 찾기 쉽도록 롤러 길이의 절반 이상을 백색 페인트로 칠할 것
③ 본 작업(선로 일시사용 중지)
가. 레일 인장기를 재설정 구간(L)의 중앙에 배치(용접개소에서 ±18m 이내)
나. 재설정 시․종점에는 레일신장을 억제할 수 있는 구속력이 있어야 함.
다. 레일은 길이 방향으로만 이동해야 하며, 곡선구간은 측면롤러를 설치하여 좌우 방향의 이동 방지

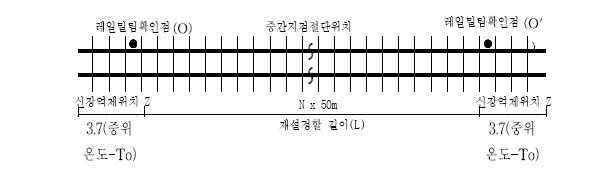

레일 인장기에 의한 장대레일 재설정



라. 장대레일 재설정 구간의 중간지점에서 레일을 절단한다.
마. 레일체결장치를 해체하고 이동량 측정개소 표시(50m마다)를 한다.
이때, 레일체결장치 해체 시에 양단부 레일신장 억제 구간(Z)의 최소 길이는 해체하지 않는다.(완전한 체결력을 확보하는 것이 중요)
바. 레일패드를 철거하고 롤러를 배치(침목 5정당 1개소)한다.
사. 해머 타격 후 유간(줄음량)을 측정한다.
아. 레일신장량(a) 계산 및 레일 절단량(ℓ)을 계산한다.
    레일 절단량(l) = 레일 신장량(a) - 유간(줄은 량)
    a(mm)=0.0114×L×(t-to)+(S-1)+b
자. 레일 인장기를 이용하여 레일을 인장한다.
차. 인장과 동시에 레일타격기로 전구간에 걸쳐 절단부의 레일 간격이 25+5mm로 될 때까지 고르게 타격하여 당기고 계속하여 용접소요 간격(25mm)이 될 때까지 서서히 당겨서 인장작업을 완료한다.
카. 레일의 신장량을 측정한다. 레일의 신장량은 50m마다 표기한 개소에서 레일의 이동량을 측정한 후에 이 값이 적정 범위(설정온도 최대, 최소치에 대한 신장량) 내에 들어가는지 확인한다.

※ 이동량이 범위 내에 들지 않을 경우에 결함 지점의 전․후 각 50m 구간의 롤러를 철거하기 전에 타격기 또는 고무 해머로 타격함.
타. 용접시방서에 따라 레일을 용접한다. 이때, 용접을 시행할 개소 전후 40m 구간의 롤러를 철거하고, 레일을 제자리에 놓은 다음 방향, 수평을 조정한 후에 용접을 시행한다.
파. 신장억제 구간쪽부터 중앙쪽(용접개소)으로 롤러를 제거하면서 레일체결장치를 체결 (우선 침목 6정마다 1개씩 체결)한다.
하. 레일 인장기를 제거한다. 이때, 테르밋용접 레일두부의 바깥 온도가 350℃로 식었을때 레일인장기의 유압을 푼다.(일반적으로 용접 후 25분 경과 시에 350℃정도가 됨)
거. 나머지 레일체결장치를 체결하고 재설정 구간의 이상 유무를 확인한다.
너. 현장 주변 정리를 시행한다.
더. 장대레일 재설정 길이는 다음에 의한다.



장대레일 재설정 길이

곡선반경(m)	R≥4000	R4000～2000	R2000～1200	R1200～800	R800～400
장대레일 설정길이(m)	1,800이하	1,200이하	900이하	600이하	300이하



④ 뒷정리 작업(40km/h 이하 서행)
가. 선로 일시사용 중지 시간에 체결상태 확인 및 누락된 레일체결장치를 체결하는 등 선로상태를 최종 확인 점검한다.
나. 운행선의 경우는 재설정 완료구간에 대한 최종 선로 상태를 점검한 후에 작업완료 및 최초열차 통과 여부를 역장에게 통보함과 아울러 최초 열차 통과 상태를 반드시 확인한다.



3) 가열기에 의한 장대레일 재설정
(1) 레일가열기로 장대레일을 재설정할 때는 다음 각 호에 따른다.
① 레일가열기로 재설정하는 방법은 장대레일의 길이가 비교적 길지 않는 경우(약 600m 전후)로서 자연 온도에서 재설정하기가 곤란하거나 레일인장기의 사용이 곤란한 경우 이외에는 적용하지 않는다.
② 레일가열기로 재설정하는 방법은 레일가열기로 레일을 가열하는 절차 외에는 자연 온도에서 설정하는 방법과 같은 요령과 순서로 진행한다.
③ 자연 온도에서 레일체결장치 해체, 롤러 삽입, 레일내리기의 순으로 작업이 끝나게 되면 인근에 대기 중인 레일가열기를 투입하여 레일을 가열한다.

④ 레일가열기로 재설정하는 방법에서는 레일체결장치 해체 시에 롤러삽입 침목뿐만 아니라 가능하면 작업구간의 모든 침목의 패드까지 철거하는 것이 바람직하다.
⑤ 레일가열은 가열기를 장대레일의 중앙부로부터 양단 신축이음매부 쪽으로 진행하면서 가열한다. 이때 레일을 가열하는 온도는 25℃ 내지 28℃ 범위가 유지되도록 한다.
가열 온도는 작업속도, 재설정 예정 온도, 현재의 레일 온도, 바람 등 일기 상태에 따라 조절한다.

⑥ 레일 가열 시에는 좌우 레일이 균등하게 가열되도록 유의한다.
⑦ 레일가열기의 바로 뒤를 따라 가면서 좌우 레일 각 2인 이상으로 된 타격조가 레일을 타격하여 자유 신장을 촉진한다. 레일의 타격은 중앙부에서 신축이음매 쪽으로, 또 신축이음매부로부터 중앙부를 향해서 반복하면서 레일의 신장이 완전히 정지될 때까
지 계속한다.
⑧ 레일타격 이후의 작업은 자연 온도에서 재설정하는 방법의 순서 및 요령과 같이한다.
(2) 작업순서 및 방법은 아래와 같다.
① 공기구 및 재료준비
가. 레일가열기 1대 또는 2대
나. 승인된 레일 타격기 2대(비상용으로 나무 메나 고무메를 추가 확보조치), 또는 적정 수량의 나무 메나 고무 메 : 레일에 충격을 주어 신장을 촉진하기 위한 것
다. 일반트롤리 2대(상판 포함)
라. 롤러 : 이는 레일체결장치 해체 후에 타이패드와 레일 사이에 삽입하여 신축을 자유롭게 하기 위한 지름 15～20mm, 길이 120mm의 강봉이며, 침목 3개 건너 1개씩 설치할 수 있도록 수량 확보
마. 조명장치 : 야간작업 시에는 발전기, 할로겐 램프
바. 무전기 : 운전지조, 작업 시종점 연락용
사. 온도계 : 자연 온도 및 레일 온도 측정용
아. 레일절단기 : 2대
자. 레일패드 : 노후 패드를 전부 또는 일부를 대체하기 위한 수량 준비
② 준비작업(40km/h 이하 서행)
가. 작업조 편성 및 안전교육
- 현장대리인은 작업조를 편성하고 작업원에 대한 안전교육을 실시
- 가열기반은 역구내에서 가열기 시험운전 및 점검시행
나. 레일체결장치해체(1차)시 침목 3정 건너 1정씩 게이지 확보하고 사전에 게이지 확보 개소 작업원이 쉽게 알 수 있도록 백색페인트로 침목에 표시
다. 가열기반은 역구내에서 가열기 시험운전 및 점검시행
라. 절연블록 철거 및 롤러배치
각 조별로 절연블록을 철거하여 잃어버리지 않도록 침목 한쪽에 적치하고 롤러는 게이지 확보 개소 침목마다 2개씩 놓아두고 야간에 찾기 쉽도록 롤러 길이의 절반 이상을 백색 페인트로 칠할 것
③ 본 작업(선로 일시사용 중지)
가. 가열기 현장이동
- 가열기반 책임자는 운전정리팀장과 운전지조를 반드시 확인하고 출발할 것
나. 레일체결장치 해체(2차) : 선로 일시사용 중지와 동시에 실시
- 게이지 확보 개소의 레일체결장치를 신속히 해체하고 레일체결장치 크립 체결(2차) 반으로 신속히 이동
다. 레일 들기 및 롤러삽입 : 선로 일시사용 중지와 동시에 실시
- 기배치된 롤러를 신속히 레일저부에 삽입하되 레일 임시 들기 작업원은 반드시 롤러삽입 작업원과 지적 확인하여 손가락이 레일 저부에 끼는 일이 없도록 할 것
- 레일타격 : 레일가열과 동시에 실시
- 레일체결장치 완전 해체 후 레일 타격기는 가열기 전방에 배치하고 가열기와의 간격을 일정하게 유지할 것
라. 레일가열 : 레일체결장치 해체(2차) 종료 후에 실시
- 레일가열은 32℃ 정도로 하되 대기 온도를 감안하여 재설정 시에 25℃～28℃ 범위가 유지될 수 있도록 할 것
- 검측원은 레일의 온도를 수시로 측정하여 가열속도를 조절토록 하고 특히, 좌우측 불의 온도 조절에 유의하여 좌우측 레일의 가열 온도가 일정하게 유지되도록 할 것
마. 롤러철거 : 가열기가 통과하고 나서 레일체결장치 체결(1차) 직전에 실시
- 가열기 후방에서 신속히 롤러를 철거하여 레일체결장치 체결 시에 설정 온도가 유지될 수 있도록 하고 철거된 롤러는 분실되지 않도록 일정 장소에 놓아둘 것
- 롤러 철거에 바(bar) 등으로 레일을 들어 올리는 작업원은 반드시 롤러삽입 작업원의 지적을 확인하여 손가락이 레일저부에 끼는 일이 없도록 할 것
바. 절연블록 삽입 : 레일체결장치 체결(1차) 직전 실시
- 롤러철거와 동시에 절연블록을 삽입하여 레일체결장치 체결 시에 설정 온도가 유지될 수 있도록 하고 여유분을 준비하여 파손된 절연블록은 즉시 교환토록 할 것
사. 레일체결장치 체결(1차)
- 절연블록 삽입과 동시에 설정 온도가 유지될 수 있도록 체결할 것
아. 레일체결장치 체결(2차) : 1차 체결조 후속작업으로 1차 체결과 동일하게 작업 실시
- 레일체결장치 체결 시에는 절연블록이 삽입되지 않았거나 파손된 절연블록이 있는지 확인하고 체결할 것
- 훼손된 레일패드는 반드시 교환할 것
자. 가열기 철수
- 가열기 철수 시에는 재설정 장비 및 도구의 수량을 확인할 것
- 가열기를 트롤리에 저재 시에는 가열기가 파손되지 않도록 하고 다음날 주간에 가열기의 상태를 반드시 점검하여 당일 작업에 지장이 없도록 할 것
④ 뒷정리 작업(40km/h 이하 서행)
가. 체결누락분 레일체결장치 체결
- 선로 일시사용 중지 시간에 미체결 개소의 완전 체결 및 선로상태 점검
나. 현장점검 및 최초 열차 통과 확인
- 현장대리인 및 책임감리원은 장대레일 재설정작업 완료 후에 최종 선로 상태를 점검 확인하여 작업완료 및 열차진입 여부를 역장에게 통보하고 최초 열차 통과 상태를 반드시 확인할 것



3. 설정의 기록
1) 수급인은 해당 지역별, 교량, 터널별로 재설정 온도 등을 작성하여 공사감독자에게 승인을 얻은 후에 시공한다. 또한, 시공완료 후에는 그 설정 온도를 기록하여 제출한다.
2) 수급인은 재설정작업 완료 시마다 재설정구간, 시공시의 기후, 기온, 재설정 온도 및 레일 각인번호, 재설정작업 상태 등과 같은 필요사항의 기록을 공사감독자에게 제출한다.



4. 장대레일 재설정 시의 주의 사항
1) 재설정작업 시에 레일을 절단하게 되는 경우에는 되도록 용접 위치를 절단하도록 한다.
2) 접착절연레일을 설치할 필요가 있는 경우에는 재설정 작업 후에 설치한다.
3) 절연레일 설치 시에는 절연이음매를 궤도 중심에 직각이 되도록 설치한다.
4) 긴 장대레일을 1,200m 내외의 길이로 구분하여 연속하여 재설정하는 경우에는 레일 인장기를 사용할 때의 고정 위치(체결장치를 풀지 않고 오히려 단단히 체결하는 지점부)의 레일체결장치 체결 상태와 레일밀림 확인점 O와 O'의 움직임을 확인해야 한다.



철도건설공사전문시방서(궤도편)
