철근콘크리트 구교공사

1. 기 초
(1) 기초공은 설계도서에 따라야 한다.
(2) 기초공은 기초말뚝을 사용하지 않을 경우는, 설계도서에 따라 조약돌, 채움용 자갈, 자갈 또는 막자갈 등을 깔고, 잘 다진 후 콘크리트를 고르게 깔고 바닥면을 마무리해야 하며 바닥고르기 콘크리트의 깔기 시공에 있어서는 이 시방서 제5장 구조물 기초공사 의 해 당 규정에 따라야 한다.
(3) 기초말뚝을 사용할 경우에는 설계도서, 공사시방서 외에 감독자/감리원의 지시를 받아서 시공한다.
(4) 쌓기부 구조물설치는 가능하면 피해야 하며 부득이 설치해야 할 경우 상재하중만큼 압밀이 되도록 쌓기하여 지반을 안정시킨 후 구조물 하부계획고보다 적정한 깊이까지 더 파서 양질의 재료로 구조물 하부계획고까지 쌓기하고 다짐해야 한다.





2. 철근콘크리트
(1) 구교본체에 대한 철근 콘크리트의 시공은 이 시방서 제6장 콘크리트공사 의 해당 규정에 따라야 한다.
(2) 구교본체 콘크리트 타설은 구교의 바닥 콘크리트가 소정의 강도(10MPa)를 발현한 후에 해야 하며 타설 전에 바닥과 하부슬래브 연결부위를 이물질이 없도록 완전히 청소해야하고 특히 시공이음부는 레이턴스를 완전히 제거후 신콘크리트와 접합이 용이하도록 표면을 거칠게 해야 한다

(3) 구교콘크리트 타설은 벽체와 상부 슬래브를 동시에 타설하여 시공이음부를 두지 않는 것이 바람직하다
(4) 구교벽체에 부득이 시공이음부를 두어야 할 경우 이음부의 레이턴스를 완전히 제거해야하고 고압수나 치핑 등으로 표면을 거칠게 하여 접합면적을 넓게 해야 한다
(5) 구교가 사이폰(Syphon) 구조인 경우에는 특히 수밀 콘크리트로 시공해야 한다.
(6) 날개벽은 가능하면 구교본체와 동시에 콘크리트를 쳐야 한다.
(7) 문형구교의 뒤채움은 충분한 양생 후 소정의 강도가 발현되었을 때 양측 뒤채움을 같은 높이로 해야 한다.



3. 이음
(1) 구교의 이음시공이 필요할 경우에는 설계도서에 따라 시공해야 하며 참고로 신축이음의 종류는 <그림>과 같다.
(2) 시공이음은 시방서 제6장 콘크리트공사 의 해당 규정을 따라야 하며, 구조상 안전함과 동시에 충분한 방수처리를 해야 한다. 그 위치는 가능한 외관에 나타나지 않은 곳으로 한다.
(3) 신축이음의 종류는 다음과 같다.

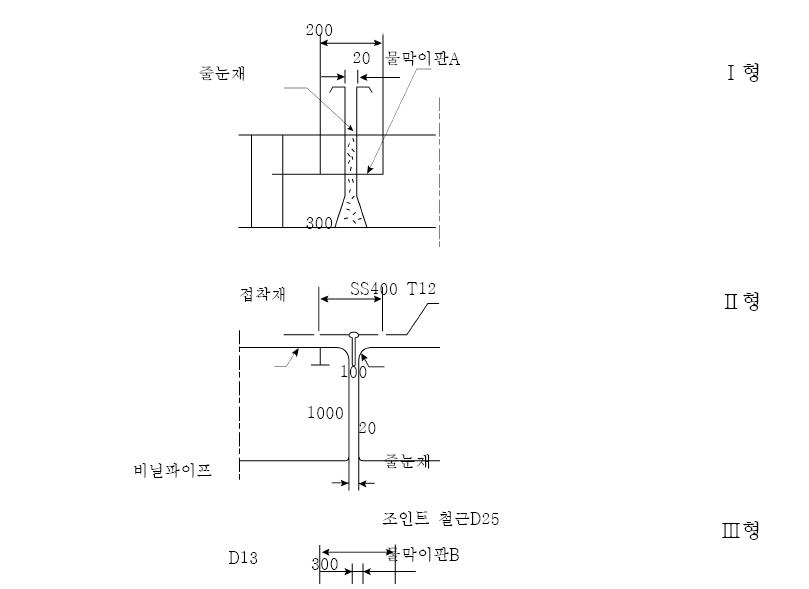

신축이음의 종류

Ⅰ,Ⅲ형 : 물막이판 및 줄눈재를 사용하는 것이다.     Ⅱ형 : 구교를 예상 침하량만큼 위로 올려 시공하는 경우에 구교의 상판 및 측벽에 사용한다.





4. 동바리 및 거푸집
(1) 동바리 및 거푸집의 설치 및 제거는 6-12 동바리 및 거푸집 의 해당요건에 따른다.
(2) 거푸집제거 후 볼트구멍, 요철부, 철선 등을 완전히 제거하고 모르타르 등으로 충전해야 한다.
(3) 거푸집제거 후 폼타이(Form Tie) 구멍은 통로암거인 경우 외부구멍을 메우고, 수로암거인 경우 내․외부의 구멍을 외부 무수축 모르타르로 메워야 한다.
(4) 음각 무늬거푸집을 사용할 경우에는 음각깊이 만큼 구조물의 철근피복이 감소하므로 이를 보완할 수 있도록 부재두께 증가 등 방안을 검토하여 거푸집을 설치해야 한다.



5. 방수처리
(1) 구교구체의 누수로 인한 철근부식과 그로 인한 콘크리트 탈락과 동해를 방지하고, 화학적 침식을 예방하여 구교의 내구성을 증진시킬 수 있도록 방수처리를 해야 한다.
(2) 방수재료에는 콘크리트에 혼합한 것, 콘크리트 표면에 도포하여 피막을 형성하는 것 및 도포하여 침투시키는 것 등 여러 종류가 있다.
(3) 방수처리는 설계도에 따라 시공한다.



6. 되메우기 및 뒤채움
(1) 되메우기 및 뒤채움은 제4장 토공사 의 해당 규정에 따라 시공해야 한다.
(2) 뒤채움
① 로울러 다짐을 할 수 없는 부위는 소형 램머(Rammer)를 사용하여 소요밀도를 얻을 때까지 다져야 한다.
② 뒤채움과 접하는 후면 비탈면의 느슨한 부분은 뒤채움 시공 전에 제거하여 뒤채움 재료와 혼합되는 것을 방지해야 한다.
③ 구조물보다 쌓기를 선시공하는 곳은 대형장비의 작업이 가능하도록 구조물 부위 전후 10m 이상 구간의 성토를 유보하고 뒤채움 시공 시 병행 쌓기 한다.
④ 승인된 입상재료를 사용하며 다짐완성 후 두께가 200mm가 되도록 시공한다.
⑤ 구교나 교량의 교대는 그 상부 슬래브를 치고 양생이 완료(콘크리트 압축강도 17.5MPa 이상 또는 28일 양생 후)된 후 구조물의 양면이 동시에 같은 높이가 되도록 뒤채움을 실시해야 한다.
⑥ 계곡부 수로 박스의 기초 또는 뒤채움 부위의 전석은 제거하고 승인된 입상 재료로 층다짐하여 복류수에 의한 토립자의 유실을 방지해야 한다.
⑦ 뒤채움 재료의 중량이 구조물에 쐐기형의 집중하중으로 작용하는 것을 방지하기 위하여 뒤채움과 접하는 후면비탈면은 계단식이나 톱날식으로 형성 되어야 한다.
⑧ 뒤채움 재료는 배수가 잘되고, 기초지반이 물의 영향으로 연약해지거나 기타 위해를 받지않고, 정수압이 구조물에 아무런 영향을 미치지 않을 경우 물다짐을 할 수 있으나, 최종 1m 이내의 상부층은 물다짐을 해서는 안 된다.
(3) 뒤채움 시공순서 및 다짐방법
① 시공순서
가. 뒤채움 재료를 포설하기 전에 교량의 교대 및 구교의 벽체에 200mm 마다 층다짐 관리표시를 하고 포설 다짐후 매 층마다 현장밀도시험을 실시하여 합격으로 판정된 경우에만 상부층을 시공한다.
나. 불합격된 경우 소정의 다짐을 실시 한 후 재시험을 실시하여 감독자/감리원에게 다짐도를 확인받아야 한다.
② 다짐방법
가. 쌓기구간에 구조물만 시공된 경우 : <그림> 순서대로 포설 및 다짐을 실시하며 뒤채움부의 최소폭은 0.5m 이상, 접합부의 어긋남은 1m 이상으로 한다.



쌓기 구간에 구조물만 시공된 경우





나. 쌓기 구간에 구조물과 토공이 기(내용확인) 시공된 경우



쌓기 구간에 구조물과 토공이 시공된 경우





7. 날개벽 및 유입․유출구
(1) 구교의 날개벽 및 유입․유출구는 설계도 외에 이 시방서 제6장 콘크리트공사, 제4장 토공사 의 토석쌓기 및 블록쌓기 공사의 해당 규정에 따라 시공해야 한다.
(2) 캔틸레버형식인 날개벽에서는 좌우를 동시에 시공하고, 편심하중에 의한 구교의 경사 및 부등침하가 생기지 않도록 해야 한다.
(3) 날개벽은 암거 구체와 동시에 콘크리트 타설을 해야 하며, 부득이한 경우에는 감독자/감리원의 승인을 받은 후 분리시공을 할 수 있다.
(4) 날개벽 배후의 배수를 위하여 날개벽에는 물빼기공을 설치해야 하며 물빼기공의 높이는 날개벽 앞면의 비탈면 높이의 아래로 해야 한다.
(5) 유수에 의한 세굴방지를 위하여 유입․유출구에는 세굴방지공을 설치하고 수로바닥콘크리트를 타설해야 한다.



8. 기존암거의 확장
(1) 기존 암거 이음부의 깨기는 기존 시설물에 피해가 없도록 해야 하며, 손상된 부분에 대하여는 수급자 부담으로 원상 복구한다.
(2) 기존 콘크리트 속에 묻힌 철근이 손상하지 않도록 기존 콘크리트면을 수직으로 절단해야하며, 철근 주위의 콘크리트 잔재 등 이물질은 깨끗이 제거한다.
(3) 기존 철근과의 겹이음 길이를 확보해야 하며, 부득이한 경우에는 용접 등으로 이음하여 보강한다.
(4) 콘크리트 이음면은 신․구 콘크리트의 부착이 잘 되도록 하여 콘크리트를 타설해야 한다.
(5) 이음부의 외벽에는 적절한 방수대책을 수립하여 누수가 발생하지 않도록 해야 한다.
(6) 거푸집은 기존 콘크리트면과 밀착하도록 하여 신․구 콘크리트면에 단차가 발생하지 않도록 견고히 설치한다.



9. 품질관리
(1) 되메우기 및 뒤채움에 대한 품질관리는 쌓기의  재료요건에 따라서 시행해야 한다.
(2) 줄눈재의 규격은 <표 >에 따라 시행해야 한다.



줄눈재의 규격

구분	품질
1/2 압축 시 압축하중도(MPa) 복원률 (%) 1/2 압축 시 돌출량(mm)	0.5 이상 9.0 이하 65 이상 10 이하





10. 시공허용오차
(1) 기준고에 대한 허용오차 : ±20mm
(2) 폭, 높이, 두께에 대한 허용오차 : ±20mm, ±20mm, ±10mm



철도건설공사 전문시방서(노반편)
