연선전화기

1. 적용범위 및 분류
1.1 적용범위
이 규격은 철도연변에 시설된 통신선로와 접속하여 열차의 안전 운행을 위한 업무 연락용으로 사용하는 옥외용 연선전화기에 대하여 적용한다.



2. 적용자료 및 문서
KS규격, 전화기 형식승인 기준(방송통신위원회)



3. 필요조건
3.1 재료 및 부품
(1) 연선전화기는 외함, 내함, 전화기, 단자반으로 구성한다.
(2) 연선전화기의 외함 및 내함은 KSD 3698 STS 304(냉각 압연 스테인레스 강판) 이상 또는 동등 이상의 무광택 재질이어야 하며, 외함 및 내함 두께는 각각 1.5㎜ 및 1.2㎜ 이상이어야 한다.
(3) 연선전화기 단자반의 충진 가이드는 KSD 3698 STS 304 동등 이상의 무광택 재질로 두께 0.8㎜ 이상을 사용한다.
(4) 연선전화기 외함의 점검표 꽂이는 KSD 3698 STS 304 동등 이상의 무광택 재질로 두께 0.8㎜ 이상을 사용한다.
(5) 전화기는 과학기술정보통신부 형식승인품으로 한다.
(6) 연선전화기 내함에 사용되는 인쇄회로기판(PCB)은 글라스 에폭시 수지 또는 동등 이상을 사용하여야 한다.
(7) 연선전화기 단자반은 KSM 3359 에폭시 성형화합물 또는 동등 이상이어야 하며 두께는 6㎜ 이상이어야 한다.
(8) 연선전화기 단자반의 단자는 KSD 5101 동 및 동 합금봉(C 3602 BE) 또는 동등 이상이어야 한다.
(9) 연선전화기 단자반의 커넥터는 바나나 쌍 플러그 잭을 사용하며 접속부의 재질은 KSD 5202 C 5210P (스프링용 인청동) 또는 동등 이상을 사용하여야 한다.
(10) 연선전화기에 사용되는 모든 반도체 소자는 산업용 등급(Industrial Type)을 사용하여야 한다.
(11) 연선전화기에 사용되는 배선은 0.16㎜ x 7C 이상의 동연선에 피복한 전선을 사용하여야 한다.
(12) 연선전화기의 외함과 내함에 사용되는 고무패킹은 합성고무 CR(클로로플렌계 합성고무) 또는 동등 이상이어야 한다.
(13) 연선전화기에 사용되는 각종 고정용 볼트, 너트, 와셔 및 잠금장치는 3.1 (2)항에 준하는 재질을 사용하여야 한다.
(14) 특별히 명시되지 않은 재료는 본 장치에 적합한 재료로서 KS 및 정부 규격품 또는 동등 이상의 재료를 사용하여야 한다.

3.2 구조 및 형태
(1) 연선전화기는 옥외에 설치가 쉽고 운용 및 보수가 용이하여야 한다.
(2) 연선전화기는 철도연변환경(강설, 혹한, 폭염, 폭우, 강풍, 진동)에서 장기간 사용할 수 있도록 견고한 구조 및 형태이어야 한다.
(3) 외함 전면은 문형(Door Type)으로 개방할 수 있는 구조로 회전축은 전면에서 보아 우측에 있어야 하며, 외함 하부 중앙에 자물쇠 고리를 붙여야 한다.
(4) 단자반의 단자는 회로별로 색상을 달리하여 설치한다.

3.3 제조 및 가공
3.3.1 외함 및 내함
(1) 연선전화기의 함체는 철도연변에서 장시간 사용할 수 있도록 제작되어야 한다.
(2) 연선전화기의 함체의 절단 부분 및 모서리 부분은 연마가공 처리하여 미려하게 제작되어야 한다.
(3) 연선전화기의 외함과 내함에는 고무패킹을 견고하게 부착 완전 방수 처리 및 진동방지를 하여야 한다.
(4) 연선전화기 외함 및 내함에 손잡이를 설치하고 이를 돌려 뚜껑이 여닫이로 되게 하고 각 함체의 뚜껑이 움직이지 않도록 밀착되게 하여 완전한 고정상태가 되어야 한다.
(5) 연선전화기 외함 밑면에 케이블 인입구 및 볼트구멍 4개를 뚫고 이를 방습용 접착테이프로 막아 방습이 되도록 하여야 한다.
(6) 연선전화기 외함 밑면에 구멍을 뚫어 임시 케이블 포설용 인입구를 만들고 이를 고무마개로 막아 놓아야 하며 필요시 마개를 빼내 사용할 수 있어야 하고, 고무마개가 분실되지 않도록 연결고리를 만들어 함체에 고정하여야 한다.
(7) 외부 환경에 의하여 연선전화기 특성에 영향이 없도록 외함 안쪽에 단열재를 견고하고 미려하게 부착하여야 한다.
(8) 외함 뚜껑은 전화 사용 중 바람 또는 타력에 의하여 여닫히지 않도록 문비철물을 붙여야 한다.
(9) 연선전화기 외함 밑면 중앙위치에 자물쇠 고리를 붙여야 하며 자물쇠 고리 부착 시 알곤용접하여야 한다.
(10) 연선전화기 내함 뚜껑 안쪽에 마이크로스위치식 선로차단장치(Door Switch)를 방습 구조로 제작 설치하여야 한다.
(11) 연선전화기 내함 뚜껑 안쪽에 버튼식 회로선택기 및 착신표시램프를 방습구조로 제작 취부하여야 한다.
(12) 연선전화기는 피뢰기(가입자 보호기)를 설치하여 이상전압 유입으로부터 전화기를 보호하여야 하며, 이 전화기에 구성된 가입전화 회선별로 분리하여 설치하여야 한다.
(13) 피뢰기의 접지선은 연선전화기 함체 내의 접지단자에 접속하여야 한다.
(14) 연선전화기 내함 안쪽에 전화기 취부용 받침대를 부착하되 KSD 3698 STS 304(냉각 압연 스테인레스 강판) 이상의 무광택 재질로 두께 0.8mm 이상이어야 한다.
(15) 마이크로스위치 선로차단장치는 다음과 같이 동작하여야 한다.
(a) 허용조작속도 : 0.1mm∼1m/s(편누름 버튼형)
(b) 허용동작빈도 - 기계적 : 600회/분 이상, 전기적 : 200회/분 이상
(c) 절 연 저 항 – 100㏁ 이상/DC 500V
(d) 접 촉 저 항 – 15mΩ 이하
(e) 기 타
1) 수 명 : 기계적 1,000만 회 이상, 전기적 10만 회 이상
(16) 버튼식 회로선택기는 다음과 같이 동작하여야 한다.
(a) 정 격 : 0.1A 30V/DC
(b) 무부하 수명 : 10,000회
(c) 접 촉 저 항 : 3mΩ 이하
(d) 버 튼 수 : 4회로
3.3.2 전화기
(1) 전화기는 강풍 및 열차진동에도 잘 견딜 수 있도록 내함 내부에 견고하게 부착하여야 한다.

(2) 전전화기는 벽부형 푸시버턴식 자동전화기로 전면에 송․수화기를 걸어 후크 스위치의 동작에 이상이 없어야 한다.
(3) 전전화기의 부품 배열과 3x4 푸시버튼식 다이얼은 과학기술정보통신부 전화기 형식승인 기준에 의한다.
3.3.3 단자반
(1) 단자반은 습기나 절연에 잘 견디어야 하며 단자를 붙인 후에 에폭시로 충진할 수 있도록 하고 충전 가이드를 제작 취부하여야 한다.
(2) 단자반의 단자는 금 도금하여야 한다.
(3) 단자반의 커넥터는 크롬 도금하여야 한다.
(4) 단자반의 단자는 단자 손잡이를 회전시켰을 경우 단자 몸체가 공회전이 되지 않도록 단자 머리 쪽에 6각 너트식로 만들어 고정되어 있어야 하고 임시 케이블 포설 시 바나나 쌍 플러그를 겸용 사용할 수 있어야 하며 본 케이블 연결용 심선과 접속 후 심선도체가 노출되지 않도록 완전한 충진을 하여야 한다.
(5) 단자반의 단자에 접속된 연결용 심선의 여장은 40㎝ 이상이어야 한다.
(6) 연선전화기의 내부에 접속된 케이블은 케이블타이로 견고하게 포박하여야 한다.
(7) 단자반에는 표기된 명칭을 음각인 하여야 한다.
(8) 인쇄회로기판(PCB)의 각 접속점은 방수막으로 보호하여야 한다.
(9) 인쇄회로기판(PCB) 케이블 인입 부분의 아크릴판은 절단하여 시험이 가능하게 하여야 한다.
3.3.4 교환국소 선정기준

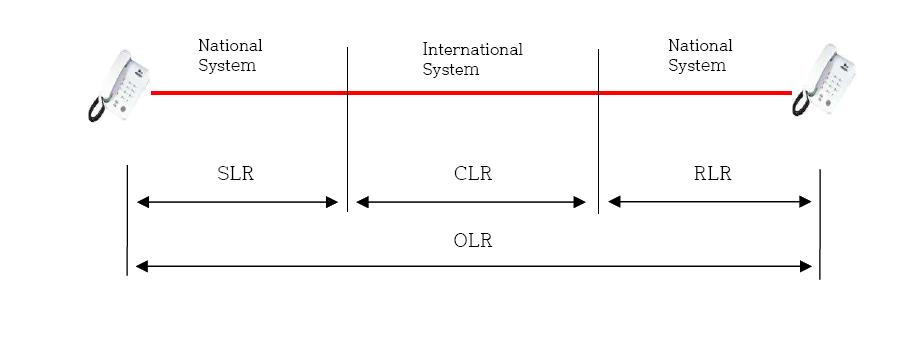

통신케이블 손실기준은 ITU-T P.11에 근거하여 가입자 선로의 LR(Loudness Rating) 값을 7㏈로 하여 설계에 적용한다.



표 1. G.111과 G.121에서 인용한 LR값

구 분		SLR	CLR	RLR	OLR
가중된 트래픽 평균치	장기간	7～9	0～0.5	1～3	8～12
	단기간	7～15	0～0.5	1～6	8～21
평균 규모의 국가에 대한 최대치		16.5		13
최소치		-1.5





SLR(Send Loudness Rating) : 송화 라우드니스 정격
CLR(Circuit Loudness Rating) : 회선 라우드니스 정격
RLR(Receive Loudness Rating) : 수화 라우드니스 정격
OLR(Overall Loudness Rating) : 총 라우드니스 정격

3.4 성능 및 겉모양
3.4.1 전기적 특성
(1) 전화기는 전자식 또는 DP/MFC 겸용이어야 한다.
(2) 도착신호(16∼20㎐)에 의하여 회선별로 표시램프(LED)와 종명이 동시 동작하여야 하며 전화를 사용 중에도 타 회선에서의 호출을 알 수 있어야 한다.
(3) 절연저항은 선로차단 스위치를 끊은 상태에서 DC 500V로 측정하여 회선과 외함 간에 50㏁ 이상, 단자 상호 간에는 10㏁ 이상이어야 한다.
(4) 내전압은 선로차단 스위치를 끊은 상태에서 외함과 단자 간에 750V/60㎐를 가하여도 이상이 없어야 한다.
(5) 위에 명기되지 않은 사항은 과학기술정보통신부 전화기 형식승인 기준에 의한다.
3.4.2 기계적 특성
(1) 연선전화기는 -30℃ ∼ +60℃의 온도 및 97%의 상대습도에서 지장 없이 사용할 수 있어야 한다.
(2) 접점 재질 및 후크 역할에 대하여는 과학기술정보통신부 전화기의 형식승인 기준에 따라야 한다.
(3) 내함 뚜껑을 닫으면 선로차단장치(Door Switch)가 동작하여 외부 회선과 내부 회선이 완전히 차단되어야 한다.
3.4.3 겉모양

겉모양은 미려하고 흠이나 결함이 없어야 한다.

4. 검사와 시험
4.1 검사
4.1.1 검사의 분류
(1) 구조검사
(2) 치수검사
(3) 겉모양검사
(4) 방수검사

4.2 시험
4.2.1 시험의 분류
(1) 성능시험
(2) 절연시험
4.2.2 시험방법
(1) 성능시험은 3.4항에 의한다.
(2) 절연시험은 3.4항에 의하여 시험하되 피뢰기를 제거하고 측정하여야 한다.
4.2.3 결점 및 불량 분류
이 규격 3항 및 4항의 규격에 미달시는 불량으로 한다.
4.3 검사방식과 수준
4.3.1 검사방식
(1) 구조 및 치수검사는 3.2항에 의한다.
(2) 겉모양 검사는 3.4.3항에 의한다.
(3) 방수검사는 물뿌리개로 10분간 상부에서 3회 이상 살포한 후 함체 내부에 습기가 없어야 한다.
4.3.2 검사기준

성능시험은 10대를 1로트로 하여 로트 당 1대씩 발췌 시험한다.
4.3.3 합격 및 품질수준
3항 및 4항의 검사 및 시험에 의하여 규정치 이상이면 합격으로 한다.



5. 포장 및 표시
5.1 포장재료
양면골판지, 방진 및 방습재료
5.2 포장방법
(1) 연선전화기 함체 안에 포장품 방습제(실리카겔 20g 이상)를 넣은 후 포장하여야 한다.
(2) 연선전화기 외부 포장 시 방진 및 방습제를 충분히 넣어 보관 및 운반 시 진동, 충격, 침습으로부터 보호될 수 있도록 견고하게 포장하되 KSA 1002 규격에 적합하게 하여야 한다.
(3) 연선전화기는 장기간 보관하여도 그 특성이 변질되지 않도록 포장하여야 한다.
5.3 표시
(1) 외함 전면에 발주기관 표식을 실크 인쇄로 미려하게 착색하여야 하며 외함 전면과 후면에 송수화기 표식을 황색 반사테이프(반사계수 45 cd/lx/㎡ 이상) 견고하게 부착하여야 한다.
(2) 외함 뚜껑 안에 취급설명서와 내함 뚜껑 안쪽에 회로 구성도를 두께 0.5㎜ 알루미늄판에 실크인쇄 부착하여야 한다.
(3) 내함 전면 중앙 밑부분에 제작년월, 제작회사명을 표식하여야 한다.
(4) 외부 포장 표면 잘 보이는 곳에 발주기관 표식, 품명, 규격, 제작번호, 제작년월, 제작회사명, 계약번호를 표기하여야 한다.



국가철도공단표준규격 KRSA-5020-R1
